Popis produktu a aplikace
Primární použití: Tento ovladač je speciálně navržen pro řízení provozu posuvných dveří chladírenských skladů.

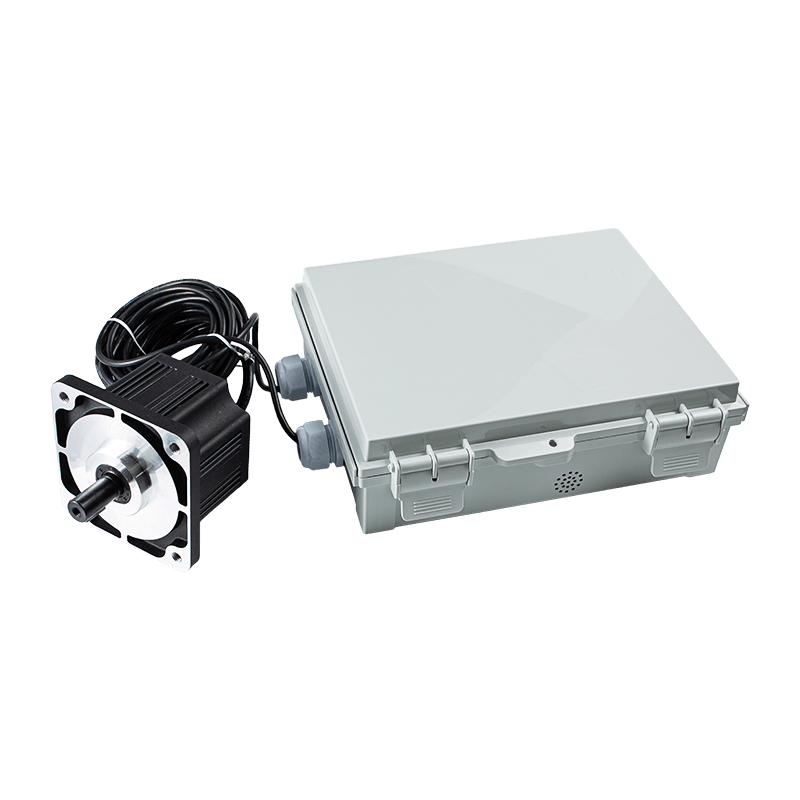

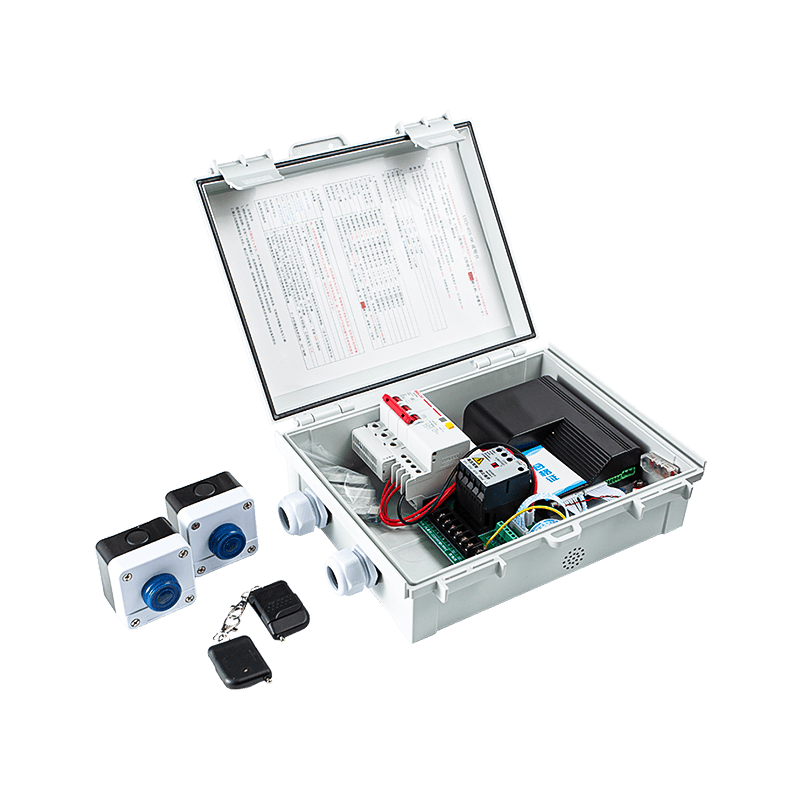

Součásti systému: Systém obvykle obsahuje ovládací skříňku AIG-1500P-02Y, ovladač AIG-750L-06 (dostupný v modelech s hlasovou nebo dotykovou obrazovkou) a kompatibilní stejnosměrný bezkomutátorový motor.
Cílové prostředí: Kompatibilní motory jsou navrženy pro skladování v chladu a jsou konstruovány tak, aby fungovaly při teplotách od -30 °C do 60 °C.
Klíčové vlastnosti
Přizpůsobitelný provoz: Uživatelé mohou nastavit širokou škálu parametrů, včetně rychlosti otevírání/zavírání, krouticího momentu a zpožděného zavírání.
Pokročilé monitorování: Systém obsahuje monitorovací menu (parametry N01-N24) pro sledování dat v reálném čase, jako je výstupní frekvence, proud, poloha dveří, záznamy poruch a celkové doby chodu.
Rozhraní a indikátory: Displej digitální trubice používá specifické kódy k indikaci stavu:
Pohotovostní režim: Zobrazí „000“.
Vstupní signály: Identifikuje zdroje, jako jsou dálkové ovladače (100), stahovací šňůry (200), radar (300) a senzory proti sevření (400).
Provozní stav: Ukazuje, zda se dveře otevírají (001) nebo zavírají (002).
Integrovaná periferie: Regulátor řídí externí komponenty, jako jsou topné dráty (až 1 kW) a vzduchové clony (až 2,2 kW).
Výhody a bezpečnostní funkce
Bezpečnostní ochrany: Systém obsahuje nastavení točivého momentu proti sevření a doby určení, aby se zabránilo nehodám.
Poznámka: Ochrana proti zachycení není aktivní do 20 cm od plně otevřené nebo zavřené polohy.
Spolehlivost: Motory mají izolaci třídy B a jsou odolné proti vlhkosti, díky čemuž jsou vhodné pro prostředí s vysokou vlhkostí typické pro chladírenské sklady.
Snadná údržba: Řídicí jednotka zaznamenává poslední čtyři chyby (E01-E99), což technikům umožňuje rychle diagnostikovat problémy, jako jsou poruchy Hallova snímače (E02), podpětí (E05) nebo překročení rychlosti (E15).
Flexibilní ovládání: Podporuje více pracovních režimů, včetně klikání na panelu nebo režimů externího ovládání (radar, tažná šňůra atd.).
Důležitá bezpečnostní poznámka: Aby se zabránilo elektřinu indukované vysokým napětím a nebezpečí úrazu elektrickým proudem, musí být zemnící vodič motoru připojen ke značce uzemnění ovladače.
Parametry výkonu produktu
| Vstupní napětí | 176–264 VAC, 50/60 Hz |
| Ovládání motoru | Podporuje vysokonapěťový DC bezkomutátorový motor, maximální výstupní výkon 1500W |
| Vstupní signály | Otevřít, zavřít, zastavit, ochrana proti sevření/požáru, zámek dveří, odolnost proti detekci teploty radaru atd. |
| Výstupy | Motor vzduchové clony 380 VAC, topné těleso 220 VAC, bzučák, výstup otevřené polohy, výstup zavřené polohy |
| Komunikace | Jedno rozhraní RS-485 pro síťové ovládání |
| Rozsah použití | Dveře chladírenských skladů, odolné průmyslové posuvné dveře |
