Popis produktu
Typ zařízení: Jedná se o měnič s proměnnou frekvencí speciálně navržený jako AC asynchronní ovladač výtahových dveří.

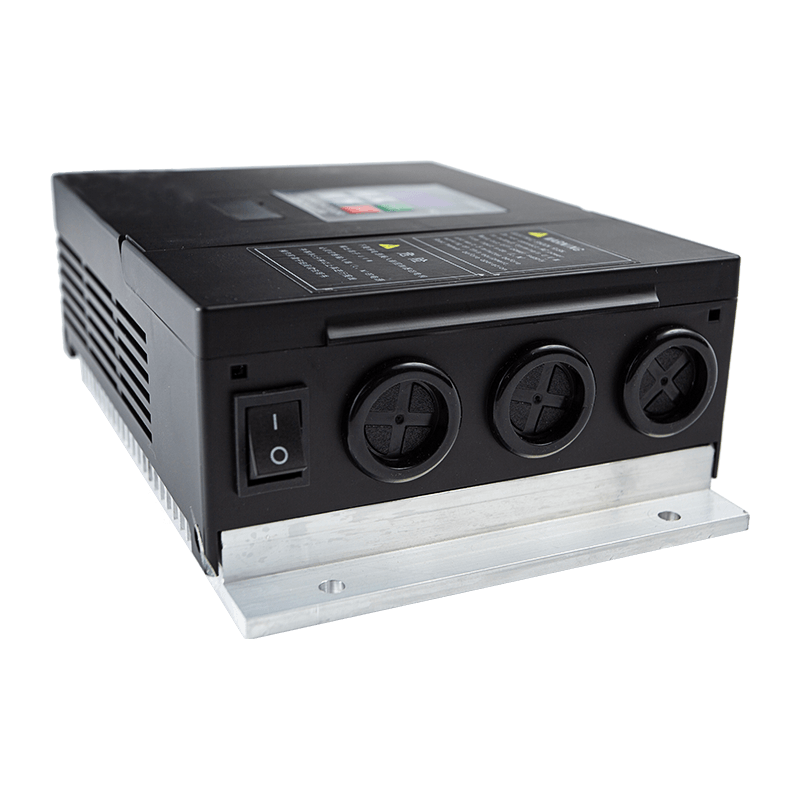

Systémové rozhraní: Obsahuje digitální klávesnici s displejem pro navigaci, editaci parametrů (typy „p“, „n“ a „d“) a monitorování.

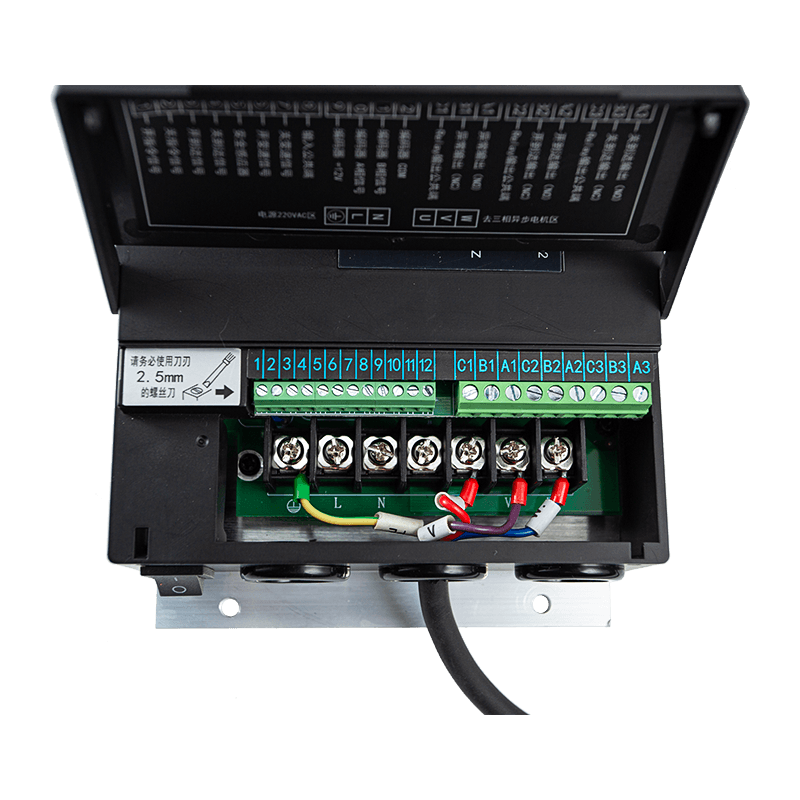

Napájení a konektivita: Jednotka používá jednofázové napájení a obsahuje svorky pro připojení motoru, vstupní signály (otevřeno/zavřeno/limit) a chybové výstupy.
Aplikace
Primární použití: Ovládání cyklů otevírání a zavírání výtahových/výtahových dveří.
Provozní režimy: Podporuje několik specializovaných provozních režimů, včetně:
- Režimy Encoder a Encoder Circle.
- Kruhové režimy 4polohového přepínače a 4polohového přepínače.
- Komunikační režim přes RS-485 pro integrované řízení systému.
- Manuální režim pro testování a nastavení.
Klíčové vlastnosti
Přizpůsobitelné křivky dveří: Uživatelé mohou jemně vyladit pohyb dveří úpravou parametrů pro zrychlení, zpomalení a frekvenci v různých fázích cyklu otevírání/zavírání.
Programovatelné řízení točivého momentu: Zahrnuje úroveň zvýšení stejnosměrného točivého momentu (P05) a specifická nastavení udržovacího proudu (d40, d41) pro udržení polohy dveří po úplném otevření nebo zavření.
Flexibilní řídicí logika: Regulátor umožňuje výběr logiky vstupního signálu (normálně otevřený nebo normálně zavřený) a nabízí více režimů řízení (klávesnice, terminál nebo komunikace).
Monitorování v reálném čase: Systém monitoruje a zobrazuje širokou škálu dat, včetně výstupní frekvence, proudu, polohy dveří, šířky dveří (impulzy) a celkové doby chodu.
Zabezpečení: K dispozici je funkce ochrany heslem (P41), která uzamkne parametry a zabrání náhodným nebo neoprávněným změnám.
Výhody
Přesnost a plynulost: Tím, že poskytuje až šest různých časů zrychlení/zpomalení pro otevírání i zavírání, zajišťuje ovladač hladký mechanický provoz a vysoce kvalitní křivku chodu.
Komplexní ochrana: Měnič obsahuje integrované ochrany proti nadproudu, přepětí, podpětí a přetížení, které chrání regulátor i motor před poškozením.
Zjednodušené odstraňování problémů: Rozsáhlý seznam chybových kódů (např. SC1 pro nadproud, Er1 pro selhání impulsu kodéru) umožňuje technikům rychle diagnostikovat a odstraňovat poruchy.
Připravené k použití: Jednotky jsou dodávány s továrním automatickým laděním pro impulsy šířky dveří a funkční parametry, což umožňuje okamžitý základní provoz.
Parametry výkonu produktu
| Vstupní napětí | 176–264 VAC, 50/60 Hz |

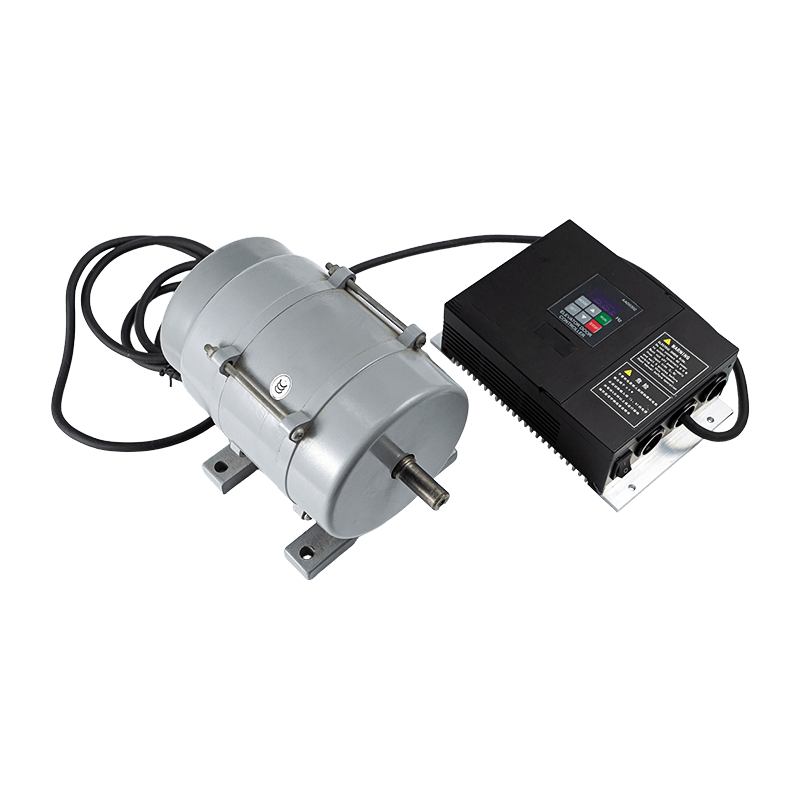

| Kompatibilita motoru | Podporuje vysokonapěťové servomotory nebo vysokonapěťové asynchronní motory; maximální výstupní proud 3A, maximální výstupní výkon 500W |
| Vstupní signály | Otevřít, Zavřít, Ochrana proti sevření/požáru, Dosažená poloha, Tepelná ochrana motoru |
| Reléové výstupní signály | Otevřená poloha dosažena, uzavřená poloha dosažena, Alarm poruchy |
| Rozsah použití | Kompatibilní s modelem Panasonic AAD03020 |
