Popis produktu

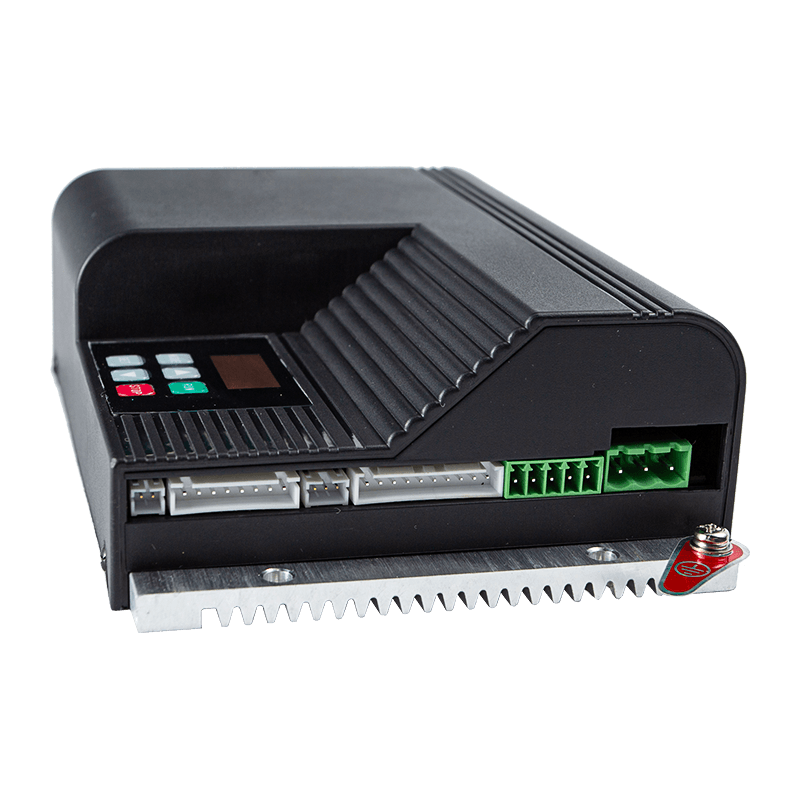

Typ zařízení: Vysoce výkonný servo ovladač výtahových dveří určený pro přesné řízení systémů výtahových dveří.
Metoda řízení: Využívá plně uzavřené smyčkové prostorové vektorové řízení PWM.
Systémová kompatibilita: Speciálně navrženo pro práci se servomotorem s permanentními magnety MT01-TB-120W.
Požadavky na napájení: Pracuje na jednofázovém vstupním napětí 176~264V AC (50/60Hz).
Klíčové vlastnosti
Komplexní monitorování: Obsahuje digitální displej, který sleduje výstupní rychlost, proud, napětí přípojnice, polohu dveří a celkovou dobu provozu.
Uvedení do provozu jedním dotykem: Zahrnuje automatickou funkci „ladění jedním tlačítkem“ (A-c), která měří šířku dveří a testuje výchozí polohu.
Rozsáhlá parametrizace:
Křivky dveří (skupiny O & C): Umožňuje jemné doladění čtyř různých rychlostních stupňů, včetně specifických vzdáleností nárazníků, rychlosti zrychlení a zpomalení pro cykly otevírání a zavírání.
Parametry technika (skupina F): Spravuje páry pólů motoru, vedení kodéru a funkce reléových výstupů.
Flexibilní I/O: Vybaveno osmi digitálními vstupy (pro signály jako požární poplachy, bezpečnostní senzory a dveřní povely) a třemi reléovými výstupy pro stavové nebo poruchové poplachy.
Pokročilá logika: Podporuje úrovňové i hranové přepínání signálových režimů brány a zahrnuje nastavitelné časy posouzení pro blokování dveří.
Aplikace
Primární aplikace: Řízení provozu posuvných výtahových/výtahových dveří.
Specializované režimy: Obsahuje demo režim (F1.4) pro nepřetržité testovací cyklování mechanismu dveří.
Integrated Systems: Podporuje TTL komunikaci pro kopírování dat a externí nastavení/ladění parametrů.
Parametry výkonu produktu
| Vstupní napětí | 176–264 VAC, 50/60 Hz |
| Kompatibilita motoru | Podporuje ovladatelný 24V DC bezkomutátorový motor nebo servomotor; maximální výstupní proud 7,5A; maximální výstupní výkon 150W |
| Napájení | Integrovaný spínaný zdroj 24V |
| Komunikace | Vybaveno komunikační sítí RS-485 |
| Vstupní signály | Otevřít, Zavřít, Ochrana proti sevření/požáru, Příjezd, Tepelná ochrana motoru |
| Reléové výstupní signály | Otevřená poloha dosažena, uzavřená poloha dosažena, Alarm poruchy |
| Rozsah použití | Exportujte výtahové dveře, vilové výtahové dveře a speciálně přizpůsobené systémy dveřních pohonů $ $ |
