Pokyny pro zapojení izolačního filtru

V praktických aplikacích nosičů elektrického vedení jsou na elektrické vedení běžně instalovány významné zátěže, jako jsou stabilizátory napětí, frekvenční měniče, servosystémy, vysoce výkonné motory, velkokapacitní kondenzátory a jednotky UPS. Tyto zátěže vykazují výrazné absorpční účinky na vysokofrekvenční signály v širokopásmových nosičích elektrického vedení. Aby se předešlo zhoršení výkonu nosičů elektrického vedení, důrazně se doporučuje instalovat na elektrické vedení vyhrazené izolační filtry k blokování rušení ze zdrojů zátěže, čímž se dosáhne optimálního komunikačního výkonu pro systémy nosičů elektrického vedení.

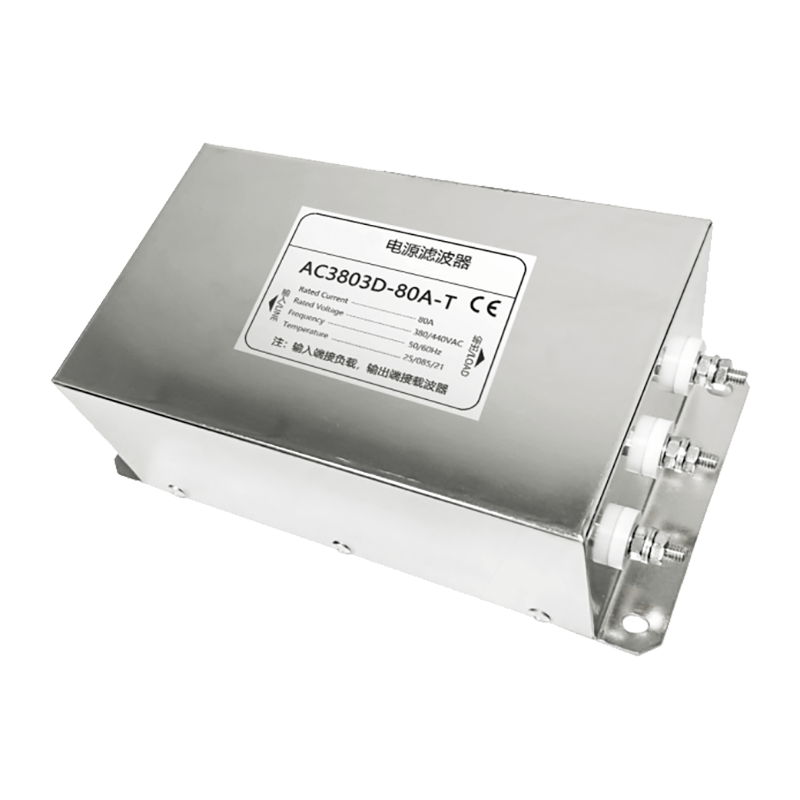

Způsob zapojení izolačního filtru:

1.Napájecí strana: Vstup (LINE) izolačního filtru na straně napájení je připojen ke vstupu napájení, zatímco jeho výstup (LOAD) je propojen s výstupem (LOAD) izolačního filtru na straně zátěže. Širokopásmová nosná je připojena paralelně k výstupu (LOAD) izolačního filtru.

2. Strana zátěže: Výstup (LOAD) izolačního filtru na straně zátěže je připojen ke vstupu napájecího zdroje, zatímco jeho vstup (LINE) je připojen k zařízení zátěže. Širokopásmová nosná je připojena paralelně k výstupu (LOAD) izolačního filtru.

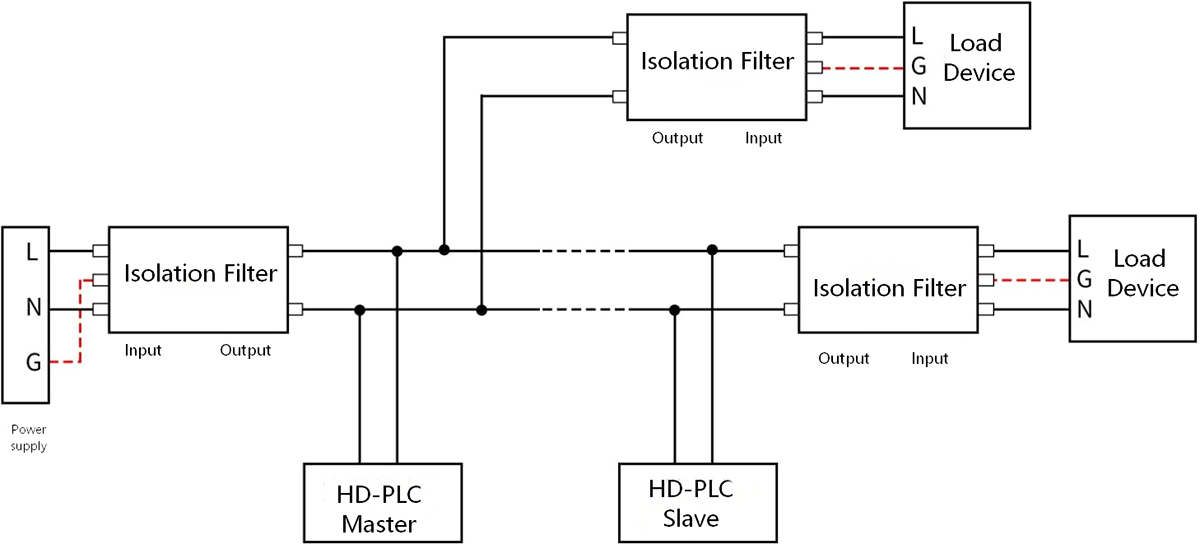

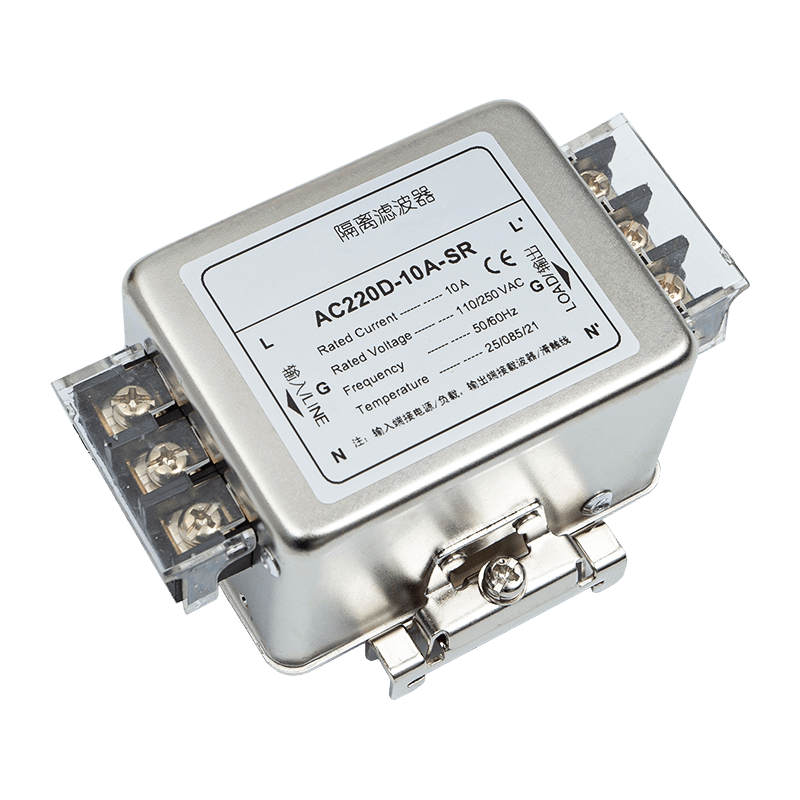

Schéma zapojení jednofázového izolačního filtru je uvedeno níže:

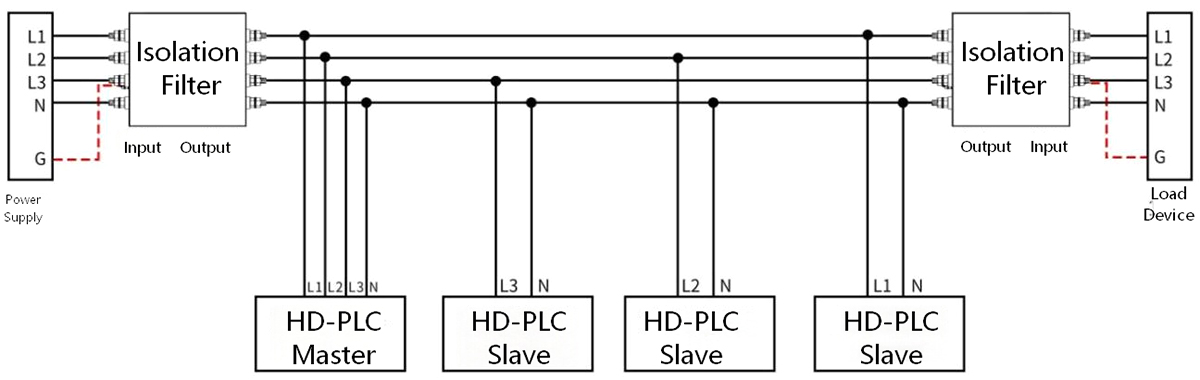

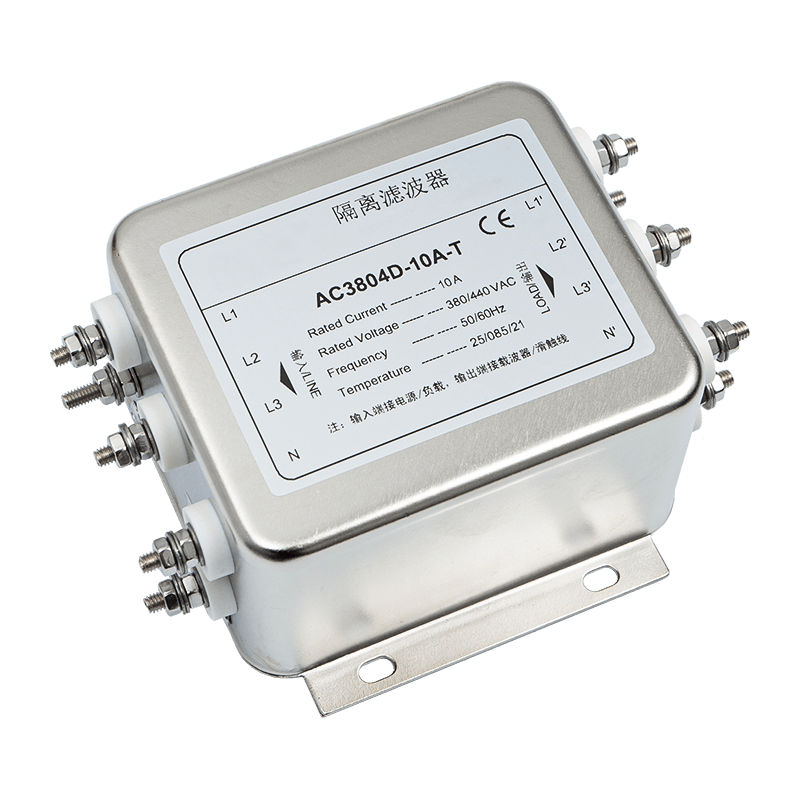

Schéma zapojení třífázového čtyřvodičového izolovaného filtru je uvedeno níže:

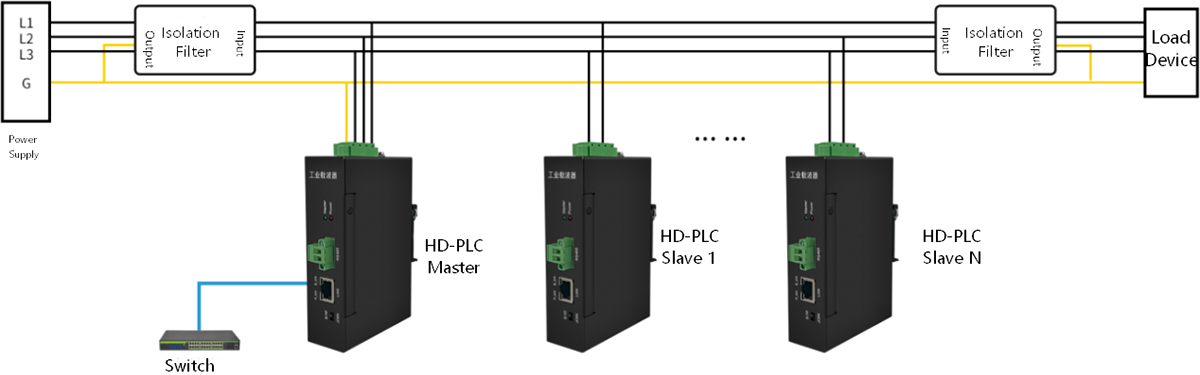

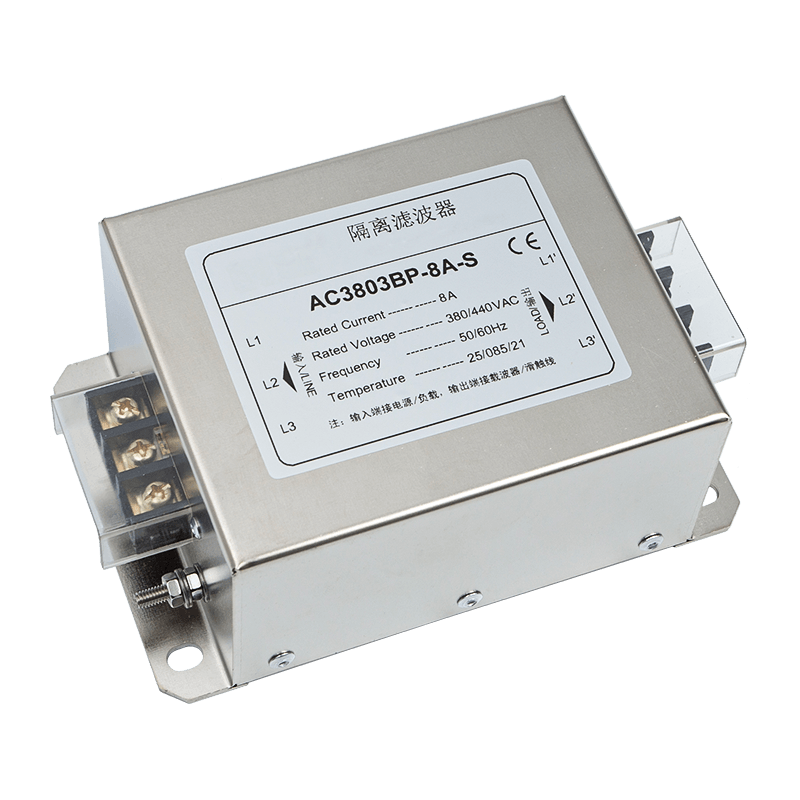

Schéma zapojení vyhrazeného izolačního filtru měniče kmitočtu je uvedeno níže:

Věci vyžadují pozornost:

1. Izolační filtr je vyhrazený izolační filtr napájecího zdroje určený pro použití s nosiči elektrického vedení. Nikdy nenahrazujte komerční napájecí filtry speciálními izolačními filtry určenými pro nosiče elektrického vedení.

2. Při instalaci izolačních filtrů je třeba pečlivě rozlišit směr instalace. U filtrů na straně napájení proud teče ze vstupu na výstup, zatímco u filtrů na straně zátěže teče z výstupu na vstup. Je zvláště důležité poznamenat, že směr instalace filtrů na straně zátěže je opačný než u filtrů na straně napájení.

3. Izolační filtr je zapojen do série na napájecím vedení, zatímco širokopásmový nosič je připojen paralelně k napájecímu vedení na výstupním konci izolačního filtru. Izolační filtry nesmí být instalovány na elektrických vedeních mezi různými širokopásmovými nosiči v rámci stejné sítě.

4. Izolační filtr by měl být instalován co nejblíže jak straně napájení, tak straně zátěže, aby účinně odfiltroval elektromagnetické rušení, které proniká podél elektrického vedení a vyzařuje ven.

5. Vstupní a výstupní vedení izolačního filtru by mezi sebou měla udržovat správnou vzdálenost. Vyhněte se paralelnímu nebo zkříženému vedení, abyste zabránili snížení výkonu filtrace.

6. Zemnicí vodič izolačního filtru nesmí zůstat v plovoucím stavu; měl by být připojen buď k zemnícímu vodiči nebo kovovému krytu elektrické skříňky, přičemž je výhodnější co nejkratší délka.

7. Všechny zátěže v obvodu napájecího nosiče musí být vybaveny izolačními filtry, aby bylo zajištěno, že širokopásmová přenosová komunikace bude fungovat na čistých napájecích vedeních.

8. Nebezpečí úrazu elektrickým proudem: Neprovozujte pod napětím! Izolační filtr je vybaven součástmi pro ukládání energie a nebezpečí napětí trvá do 10 sekund po přerušení napájení. Bezprostředně po odpojení napájení se přímo nedotýkejte koncovek.

O nás
ASY Electronics (JiaXing) Co.,Ltd.
ASY Electronics (JiaXing) Co.,Ltd.

ASY Electronics je Čína zakázkové Dodavatelé napájecích vedení filtrů HD-PLC a Výrobci průmyslových izolačních filtrů napájecího vedení, high-tech podnik specializující se na průmyslový internet věcí (IoT), který se věnuje budování datově řízené, vysoce spolupracující a na budoucnost orientované inteligentní továrny. S „snímáním dat“ a „inteligentním propojením“ jako našimi klíčovými schopnostmi poskytujeme výrobním podnikům integrovaná řešení – od monitorování stavu zařízení a rafinovaného řízení energie až po optimalizaci výrobních procesů – prostřednictvím námi samostatně vyvinutého hardwaru na okrajové vrstvě a řešení integrace dat. Umožňujeme podnikům dosáhnout digitální a inteligentní transformace. Nabízíme Řešení pásmových filtrů PLC na prodej.

Čestné osvědčení
  • Čest
  • Čest
  • Čest
  • Čest
  • Čest
  • Čest
Novinky
Izolační filtr Znalosti z oboru

Jak HD-PLC filtr elektrického vedení zlepšuje integritu signálu při vysokorychlostní komunikaci po elektrickém vedení?

Úvod

Systémy vysokorychlostní komunikace po elektrickém vedení (PLC) jsou široce používány v průmyslových aplikacích IoT pro přenos velkých objemů dat přes stávající elektrické vedení. Elektrické vedení je však ze své podstaty hlučné kvůli spínacím zařízením, motorům a dalším průmyslovým zařízením. An Filtr napájecího vedení HD-PLC je kritická součást, která zmírňuje šum a zlepšuje integritu signálu a zajišťuje spolehlivou komunikaci i v náročných průmyslových prostředích.

Role HD-PLC síťových filtrů

  • Potlačení hluku: Filtr tlumí elektromagnetické rušení (EMI) a vysokofrekvenční šum generovaný průmyslovými zařízeními a zachovává věrnost signálů HD-PLC.
  • Snížení odrazu signálu: Přizpůsobením impedance a filtrováním nežádoucích harmonických snižuje filtr odrazy signálu, které mohou způsobit chyby dat.
  • Napěťová izolace: Mnoho HD-PLC filtrů poskytuje galvanickou izolaci a chrání citlivou komunikační elektroniku před napěťovými špičkami a přechodovými jevy na elektrickém vedení.
  • Vylepšená datová propustnost: Čistší signály se přímo promítají do vyšších efektivních datových rychlostí a snížení ztrát paketů v průmyslových sítích IoT.

Porovnání technických parametrů

Parametr Typická hodnota Vliv na integritu signálu
Ztráta vložení ≤ 1 dB (1–30 MHz) Minimální útlum signálu, udržuje vysokorychlostní komunikaci
Útlum EMI šumu > 40 dB (100 kHz – 30 MHz) Snižuje poškození dat způsobené průmyslovým šumem
Impedanční přizpůsobení 50 Ω ± 5 % Zabraňuje odrazům signálu, zlepšuje integritu dat
Napěťová izolace Až 2500 V Chrání PLC zařízení před přepětím a špičkami

Integrace s průmyslovým IoT

Elektronika ASY , přední čínský výrobce zákaznických řešení nosičů elektrického vedení (PLC), integruje Filtr napájecího vedení HD-PLCs do komplexních průmyslových komunikačních řešení IoT. S možností integrace hardwaru a dat na okrajové vrstvě Elektronika ASY umožňuje podnikům dosáhnout inteligentní konektivitu , zdokonalený energetický management, monitorování stavu zařízení a optimalizace výrobního procesu. Začleněním vysoce výkonných filtrů Elektronika ASY zajišťuje stabilní a spolehlivou HD-PLC komunikaci pro chytré továrny.

Závěr

v souhrnu Filtry napájecího vedení HD-PLC hrají klíčovou roli při zlepšování integrity signálu ve vysokorychlostních komunikačních systémech elektrického vedení. Potlačením šumu, snížením odrazů, zajištěním napěťové izolace a zachováním vysoké propustnosti umožňují tyto filtry spolehlivé průmyslové sítě IoT. Firmy jako Elektronika ASY využít tyto filtry jako součást komplexních řešení podporujících digitální a inteligentní transformaci ve výrobních podnicích.

FAQ

  • Q1: Co dělá Elektronika ASY ' HD-PLC Power Line Filtry vhodné pro průmyslové aplikace IoT?
    A: Elektronika ASY se specializuje na průmyslová komunikační řešení IoT, která kombinuje hardware okrajové vrstvy a integrovaná datová řešení. Jejich HD-PLC Power Line Filtry poskytují vynikající potlačení šumu a napěťovou izolaci a zajišťují spolehlivou komunikaci v průmyslovém prostředí.
  • Q2: Může HD-PLC Power Line Filtry z Elektronika ASY být přizpůsoben pro různé průmyslové energetické podmínky?
    A: Ano. Elektronika ASY nabízí přizpůsobené filtry, které odpovídají konkrétním rozsahům napětí, požadavkům na impedanci a šumovým podmínkám, což umožňuje bezproblémovou integraci do systémů inteligentních továren a sítí PLC.
  • Q3: Jak to dělá Elektronika ASY podporuje digitální transformaci pomocí HD-PLC filtrů?
    A: Integrací HD-PLC Power Line Filters do svých datově řízených IoT řešení, Elektronika ASY pomáhá výrobním podnikům dosáhnout inteligentní konektivity, optimalizovaného řízení energie a monitorování výrobního procesu, čímž podporuje digitální a inteligentní transformaci továrny.
