Popis produktu

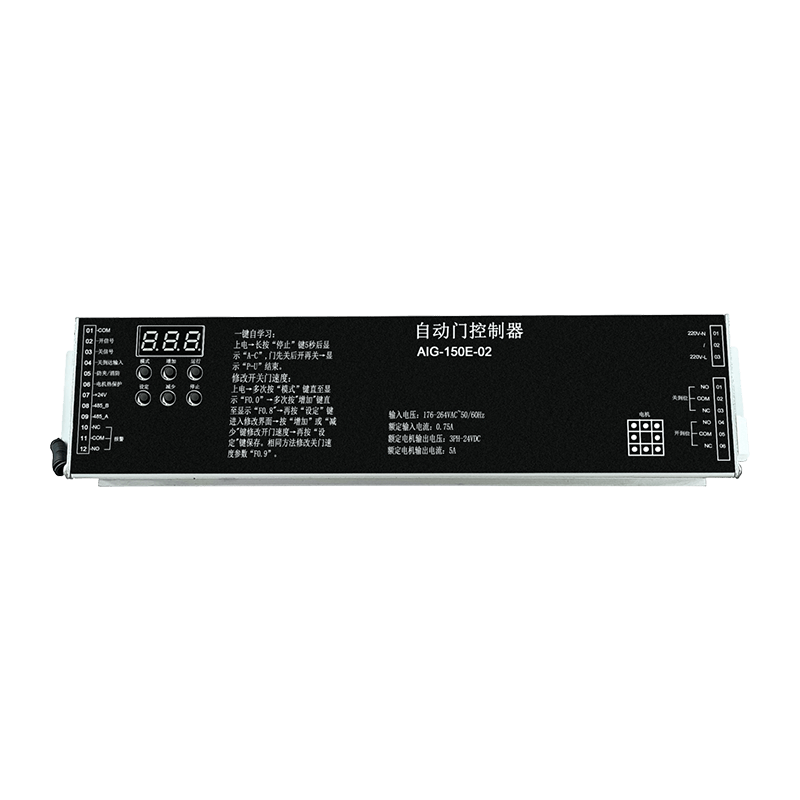

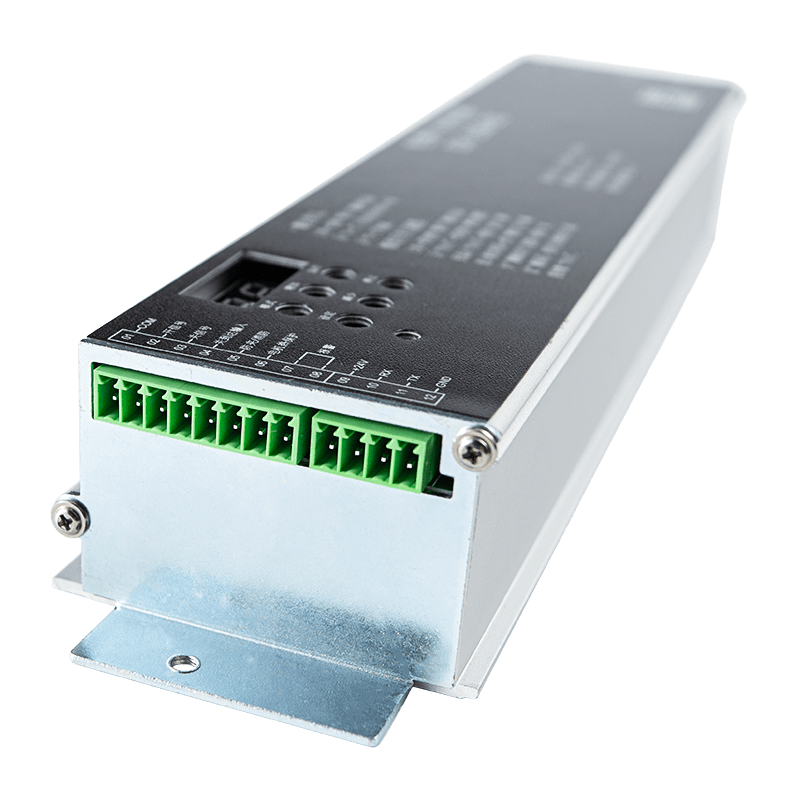

Model: AIG-150E-02 je bezkomutátorový DC ovladač speciálně navržený pro výtahové dveře.
Napájení a vstup: Funguje na jednofázovém 220V vstupu pomocí třívodičového (telekomunikačního) zapojení.
Systémová kompatibilita: Je navržen pro práci s bezkomutátorovými stejnosměrnými motory, konkrétně s modelem MT02-WS-100W.
Aplikace
Primární použití: Zařízení slouží jako ovladač posuvných dveří.
Specifická nastavení: Systém obsahuje konfigurace pro konkrétní typy dveří, jako jsou lékařské brány (jak synchronní s kodérem, tak bezkomutátorová verze DC).
Prostředí: Kompatibilní motory jako MT01-YC-43W jsou určeny pro provozní teploty mezi -20 °C a 50 °C.
Klíčové vlastnosti
Sledování stavu: Digitální displej trubice poskytuje v reálném čase zpětnou vazbu o provozním stavu, jako je automatické měření šířky dveří (A_c), normální otevírání (Uoo) a zavírání (Uco).
Přizpůsobitelné parametry:
Uživatelské parametry (řada P): Umožňuje nastavení rychlosti otevírání/zavírání, doby zpoždění automatického zavírání a krouticího momentu proti sevření.
Parametry techniků (řada F): Poskytuje hlubší kontrolu nad páry pólů motoru, redukční poměry a pokročilé nastavení KP/KI kroužku rychlosti pro plynulé zrychlování a zpomalování.
Řízení točivého momentu: Řídicí jednotka řídí různé fáze krouticího momentu, včetně počátečního krouticího momentu, krouticího momentu proti sevření a přídržného krouticího momentu, jakmile jsou dveře na svém místě.
Provozní režimy: Podporuje primární-sekundární modely, nouzové režimy baterie a stárnoucí demo režim pro testování,
Výhody a bezpečnostní funkce
Bezpečnostní ochrany: Ovladač obsahuje integrovanou detekci blokování (nastavitelná citlivost) k identifikaci, když je dráha dveří zablokovaná.
Diagnostické nástroje: Komplexní systém odstraňování problémů identifikuje specifické poruchy, jako je porucha kodéru/Hall (E02), přepětí (E05) a přetížení motoru (E18).
Provozní integrita: Aby byla zajištěna bezpečnost, systém vyžaduje odbornou instalaci, přísné uzemnění zemnícího vodiče a použití stíněných kabelů pro kodéry, aby se zabránilo rušení.
Funkce údržby: Ovladač sleduje nahromaděnou pracovní dobu a umožňuje „obnovení parametrů“ pro resetování zařízení na výchozí tovární nastavení pro konkrétní typy bran.
Parametry výkonu produktu
| Vstupní napětí | 176–264 VAC, 50/60 Hz |
| Kompatibilita motoru | Podporuje vysokonapěťové servomotory nebo vysokonapěťové asynchronní motory; maximální výstupní proud: 3A; maximální výstupní výkon: 500W |
| Vstupní signály | Otevřít, Zavřít, Ochrana proti sevření/požáru, Příjezd, Tepelná ochrana motoru |
| Reléové výstupní signály | Otevřená poloha dosažena, uzavřená poloha dosažena, Alarm poruchy |
| Komunikační rozhraní | Jeden sériový komunikační port, připojitelný k externí dotykové obrazovce nebo ladicímu panelu |
| Rozsah použití | Vhodné pro obecné synchronní pohony výtahových dveří a obecné asynchronní pohony výtahových dveří |
