KS810NS

DC širokopásmová komunikace po elektrické síti

  • DC širokopásmová komunikace po elektrické síti
  • DC širokopásmová komunikace po elektrické síti
  • DC širokopásmová komunikace po elektrické síti
  • DC širokopásmová komunikace po elektrické síti
  • DC širokopásmová komunikace po elektrické síti
  • DC širokopásmová komunikace po elektrické síti
  • DC širokopásmová komunikace po elektrické síti
  • DC širokopásmová komunikace po elektrické síti
  • DC širokopásmová komunikace po elektrické síti
  • DC širokopásmová komunikace po elektrické síti

Nosný modul KS810N je rozdělen na DC typ KS810NS a obecný typ KS810NT,podporuje topologickou strukturu sběrnicové, hvězdicové, stromové a hybridní sítě.

DC typ KS810NS je vhodný pro nosnou komunikaci DC12-48V na elektrických vedeních, podle toho, že napájecí vedení se zátěží je rozděleno na dva typy vedení, se zátěží a bez zátěže vyhrazené vedení.

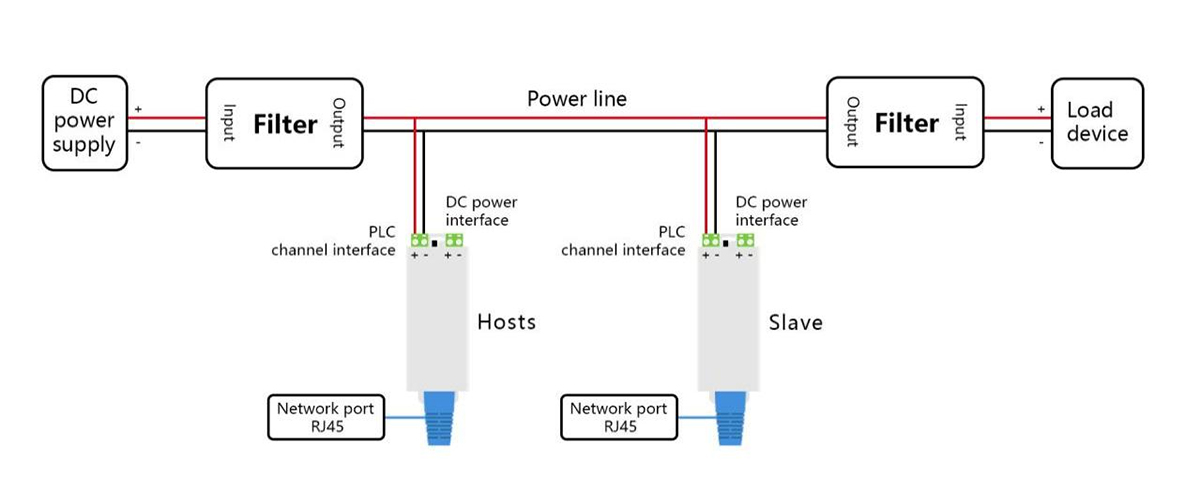

1. Napájecí vedení DC typu KS810NS se zátěží, nutno použít s filtrem. Port napájení je zavěšený a nezapojený, port kanálu PLC je připojen paralelně k napájecímu vedení stejnosměrného proudu, dávejte pozor na rozlišení mezi kladným a záporným pólem. Referenční schéma zapojení:

Obrázek 1

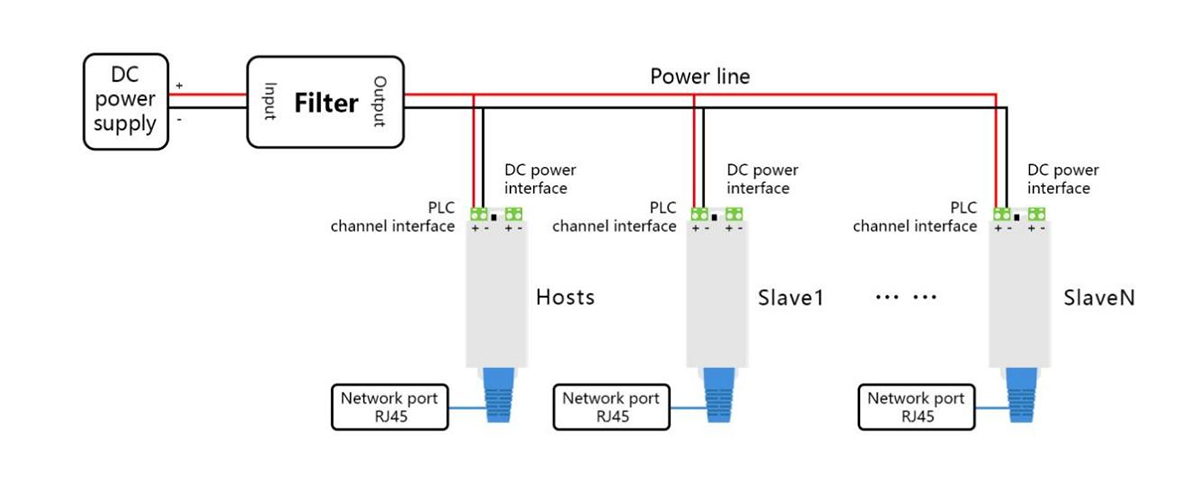

2. Napájecí vedení stejnosměrného proudu KS810NS bez zátěže jdou po vyhrazených vedeních,napájecí port nosiče na straně napájecího zdroje je připojen k napájecímu zdroji DC12-48V,port napájení jiného nosiče je zavěšen a není připojen,kanálové porty všech nosičů jsou připojeny paralelně k napájecímu vedení stejnosměrného proudu,pozor na rozlišení kladných a záporných pólů.Odkaz:

Obrázek 2

Technické údaje

Klasifikace

Technické ukazatele

Napájení

DC 12–48 V

Signálový port PLC

Typ NS: DC12-48V

Typ NT: AC 0-220V nebo DC 0-400V

Jakékoli dvoužilové kabely, elektrické vedení, kluzná kontaktní šňůra, kabely se sběracími kroužky

Typ modulace

typ modulace OFDM

Nosná frekvence

2~28 MHz

Šířka pásma Ethernet

10M/100Mbps samoadaptace

Přenosová vzdálenost

Běžné elektrické vedení je 500 metrů, koaxiální kabel 2 kilometry, relé třídy 10 až 3–5 kilometrů

RS485

Podpora dohody Modbus RTU, konfigurovatelná přenosová rychlost 1200~115200bps

Zpoždění dat

Do 10 ms

Pravděpodobnost ztráty paketů

Méně než 0,1 ‰

Celková spotřeba energie

≤3W

Standardní dohoda

TCP/IP,UDP,Profinet,Home Plug,Home PlugAV,Modbus-TCP,

IEEE 802.3,IEEE 802.3U,IEEE 802.3ab,IEEE 1905.1,

IEEE 1900,IEEE 1901 atd

Způsob šifrování

AES-128bit

Multicast

Podpora protokolů vícesměrového vysílání IGMP, maximální počet uzlů je 128

Vnější rozměry

Velikost: 160*35*26mm (D*Š*V)

Hmotnost: 250g

Instalace: Háček na ucho

Environmentální požadavek

Provozní teplota:-40℃~85℃

Provozní vlhkost: 20%-95% (bez kondenzace)

Skladovací teplota:-40℃~85℃

Pracovní doba

Průmyslová kvalita, podporuje 7*24hodinovou práci za každého počasí
