Popis produktu a hodnocení systému
Základní specifikace: Regulátor má jmenovitý výkon 0,75 kW a pracuje při jmenovitém napětí 220 V.

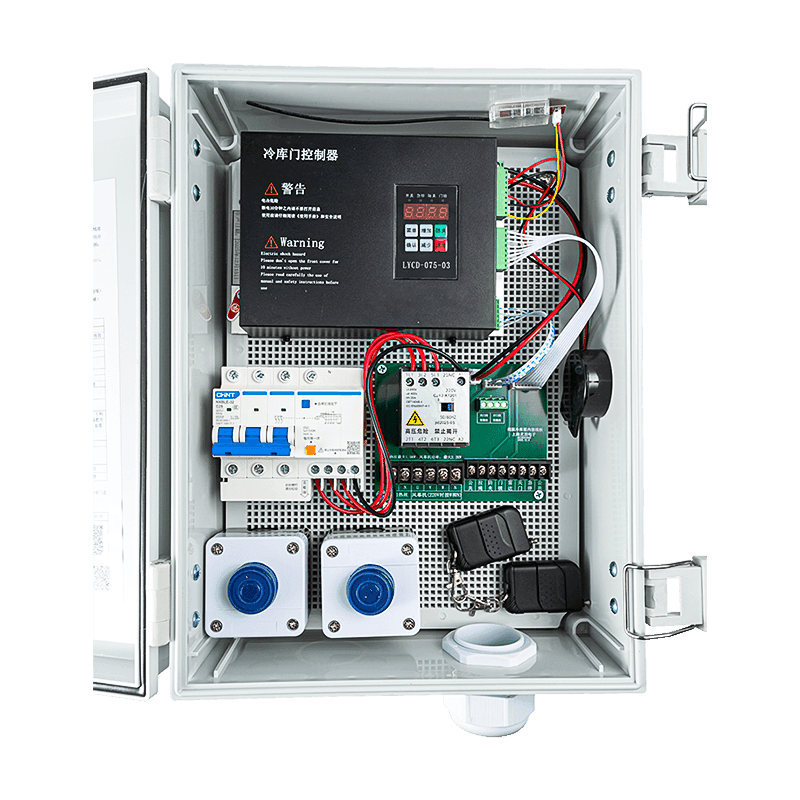

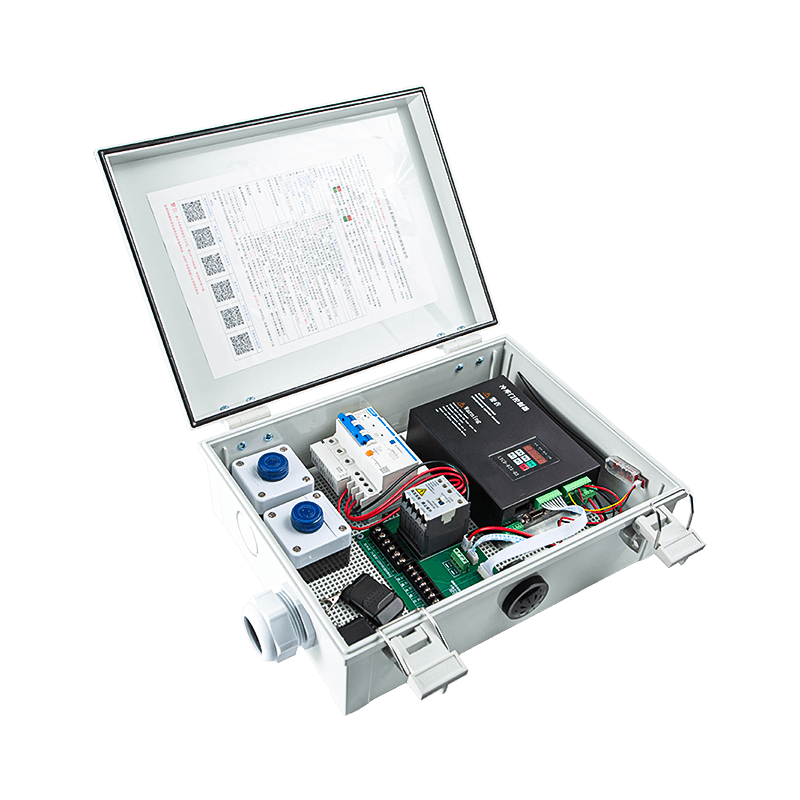

Systémová integrace: Obvykle je umístěn v ovládací skříňce dveří chladničky AIG-1500L-01J.

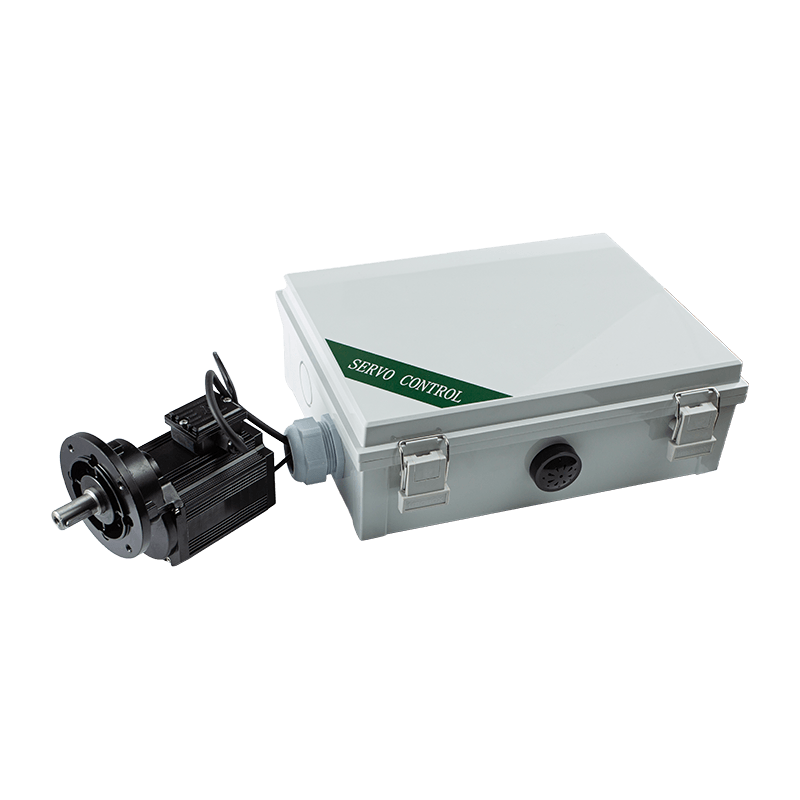

Kompatibilní motor: Systém využívá MT01-JS-45N (DLG-56S-45), třífázový převodový motor s permanentními magnety s jmenovitým točivým momentem 45 N.m a redukčním poměrem 1:6,45.
Podpora periferií: Ovladač obsahuje vyhrazené výstupy pro externí topné vodiče (až 1 kW při 220 V), aby se zabránilo zamrznutí dveří, a externí vzduchové clony (až 2,2 kW) pro udržení klimatizace.
Aplikace
Primární prostředí: Je navrženo pro chladírenské sklady, které řídí těžké posuvné dveře, které vyžadují vysoký krouticí moment a přesnost.
Odolnost vůči okolnímu prostředí: Systém je navržen tak, aby vydržel drsné podmínky, s motorem dimenzovaným na okolní teploty mezi -25 °C a 50 °C a relativní vlhkost do 95 %.
Klíčové vlastnosti
Uvedení do provozu s hlasovým průvodcem: Ovladač je vybaven automatizovanou metodou ladění, kdy reproduktor poskytuje odpočítávání a hlasové pokyny, které uživatele provedou automatickým testem dveří a měřením šířky.
Flexibilní I/O rozhraní: Poskytuje terminály pro širokou škálu externích signálů, včetně tažných šňůr, radaru, dveřních zámků, nouzových zastavení a senzorů proti sevření.
Přizpůsobitelná parametrizace: Uživatelé mohou nastavit devět rychlostních stupňů, startovací proud motoru a specifické utahovací momenty, když dveře dosáhnou své zcela otevřené nebo zavřené polohy.
Programovatelná relé: Třem reléovým výstupům lze přiřadit různé funkce, jako je spínání clony, signály obsazení knihovny nebo poplachové výstupy.
Vzdálená správa: Systém obsahuje modul přijímače dálkového ovládání s jednoduchým párováním kódů a postupy mazání pro bezdrátový provoz.
Parametry výkonu produktu
| Vstupní napětí | 176–264 VAC, 50/60 Hz |
| Ovládání motoru | Ovladatelný vysokonapěťový servopřevodový motor, maximální výstupní výkon 1500 W |
| Vstupní signály | Otevřít, zavřít, zastavit, proti sevření / protipožární ochrana, zámek dveří, radar atd. |
| Výstupy | Motor vzduchové clony 380 VAC, topné těleso 220 VAC, bzučák, signál otevřené polohy, signál zavřené polohy |
| Komunikace | Jedno rozhraní RS485 umožňující síťové ovládání |
