Vlastnosti
Rozsah měření: -0,1MPa...0MPa~0,01MPa...100MPa.
Na displeji se zobrazuje hodnota tlaku v reálném čase.
Pohodlná je kalibrace nulového bodu a plného rozsahu.
Ochrana proti přepólování a ochrana omezující proud.
Odolné proti úderu blesku a tlakovým rázům.
Vysoká přesnost, vysoká stabilita a vysoká spolehlivost.
Oblasti použití
Řízení průmyslových procesů
Hydraulické měření
Měření tlaku v různých náročných prostředích
Přehled produktů

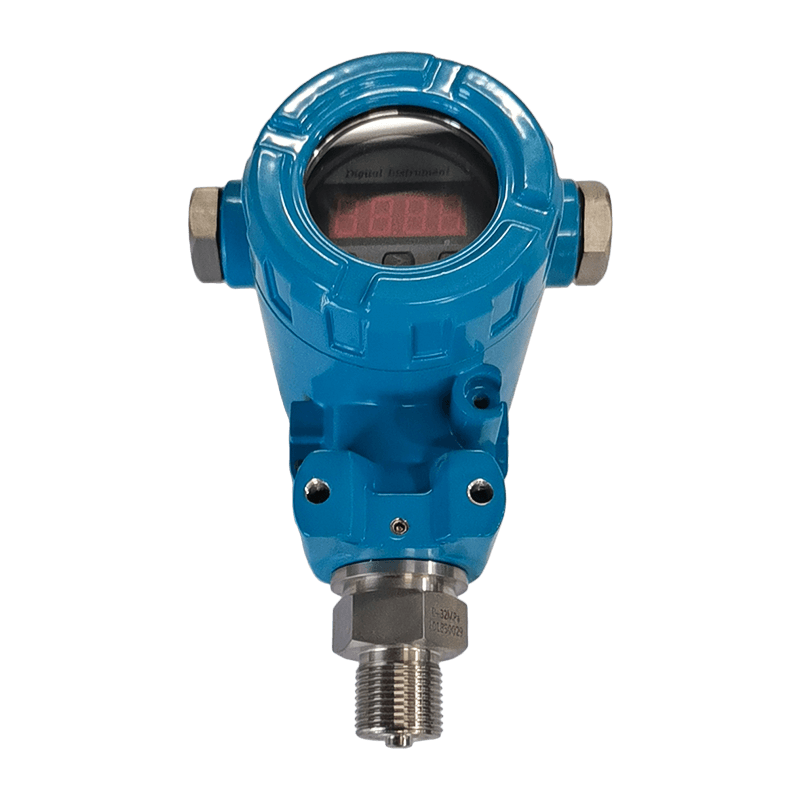

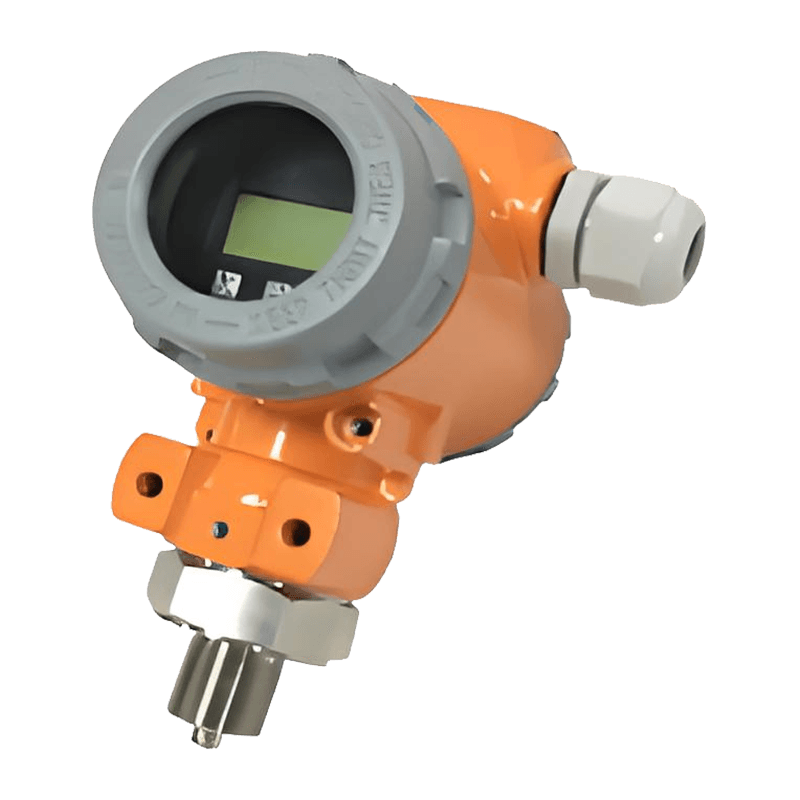

Převodník tlaku AI-TD s digitálním displejem s ochranou proti výbuchu používá jako prvek měření signálu křemíkový tlakový senzor s membránou z nerezové oceli a využívá vyhrazený obvod IC pro kompenzaci nulového bodu a teploty v širokém rozsahu teplot. Tento tlakový snímač je vybaven digitálním LCD displejem a je certifikován jako odolný proti výbuchu.
Tento produkt se používá pro měření tlaku v průmyslových procesech, jako je ropa, chemikálie, metalurgie, energetika a hydrologie.

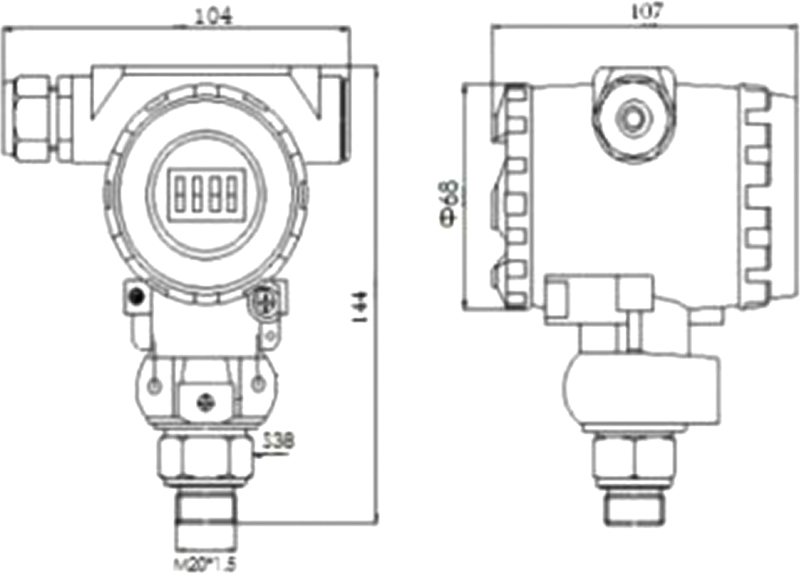

Vnější struktura: (jednotka: mm)
Tento obrázek je pouze orientační; má přednost skutečný produkt. Tlaková rozhraní lze přizpůsobit.
Technické parametry:
| Parametry tlaku |
| Rozsah | -0,1 MPa...0 MPa~0,01 MPa...100 MPa |
| Přetížení | 2 krát plný rozsah nebo 110 MPa (podle toho, co je nižší) |
| Typ tlaku | Přetlak, absolutní tlak, utěsněný přetlak |
| Elektrické parametry |
| Napájení | 12~32V DC |
| Výstupní signál | 4mA~20mA DC (dvouvodičový systém) |
| Zatěžovací odpor | ≤ (U-12) /0,02Ω |
| Konstrukční parametry |
| Kryt | Pouzdro z hliníkové slitiny odolné proti výbuchu |
| Snímač | Nerezová ocel 316L |
| Těsnicí kroužek | Fluorkaučuk |
| Úroveň ochrany | IP65 |
| Podmínky prostředí |
| Vhodnost médií | Různé kapaliny, které nekorodují nerezovou ocel 316L a fluorokaučuk |
| Kompenzační teplota | -10℃~80℃ |
| střední teplota | -30℃~80℃ (typ LCD displeje: -20℃~80℃) |
| Skladovací teplota | -40℃~125℃ (typ LCD displeje: -20℃~80℃) |
| Výkonnostní ukazatele |
| Přesnost | ≤±0,1%FS (minimum) | ≤±0,25%FS (typické) | ≤±0,5%FS (maximum) |
| Teplotní koeficient nulového bodu | ±0,03 %FS/℃ (≤100 kPa) | ±0,02%FS/℃ (＞100kPa) |
| Teplotní koeficient v plném rozsahu | ±0,03 %FS/℃ (≤100 kPa) | ±0,02%FS/℃ (＞100kPa) |
| Dlouhodobá stabilita | ±0,2 % FS/rok (maximum) |
