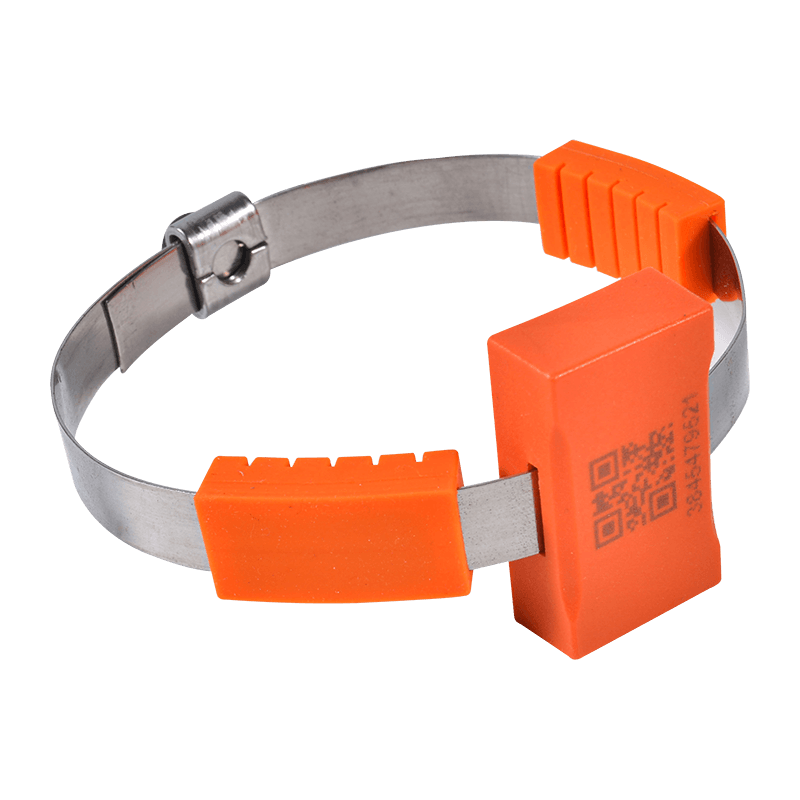

Přehled produktu
Pasivní bezdrátový teplotní senzor je jednokanálový, vysoce přesný pasivní teplotní senzor složený z teplotního senzoru, zařízení pro modulaci a zesílení signálu, logického řídicího obvodu, bezdrátového komunikačního obvodu a antény. Tento teplotní senzor využívá technologii indukční extrakce energie CT, díky čemuž je vhodný pro většinu scénářů měření teploty s vhodným připojením proudu. Nevyžaduje žádné externí napájení ani napájení z baterie, což nabízí významné výhody, pokud jde o stabilitu produktu a snadnou instalaci ve srovnání s externě napájenými teplotními senzory, které se obtížně nasazují, a senzory napájenými z baterie, které jsou náchylné na vliv okolní teploty na jejich životnost.
Tento teplotní senzor je vybaven jednokanálovou detekcí teploty a používá způsob montáže pomocí pásku, který umožňuje přímý kontakt s měřeným objektem pro snadnou a bezpečnou instalaci. Využívá bezdrátovou komunikaci s extrémně nízkou spotřebou energie, která přenáší shromážděná tříkanálová data o teplotě do hostitele bezdrátového měření teploty prostřednictvím bezdrátové sítě. Produkt je primárně nasazen v aplikacích, jako jsou nízkonapěťové rozvaděče.
Hlavní technické parametry
| parametr | Rozsah měření teploty: -40 ～ 150 ℃ |
| Přesnost měření: ±1℃ |
| Frekvence vzorkování teploty: standardně 10~30 sekund (náhodně). |
| Bezdrátová frekvence: 433 MHz |
| Vzdálenost bezdrátového přenosu: ≥ 350 metrů (otevřený prostor) |
| Provozní výkon: Indukční výkon, indukovaný proud větší než 3A |
| Startovací proud: < 5A |
| Požadavek na úroveň napětí pro místo instalace snímače: ≤ 220 KV |
| Primární požadavek na proud pro místo instalace senzoru: ≤5000A (Pro proudy přesahující 5000A kontaktujte technický personál výrobce, aby posoudil podmínky na místě). |
| Způsob instalace: Sbalený |
| Rozměry hlavního těla: 24 mm * 22 mm * 10 mm |
| Instalovat Část | Odnímatelné vysokonapěťové rozváděče: přípojnice, pevné kontakty, kabelové spoje atd. Nízkonapěťové rozváděče: výstupní svorky, vstupní a výstupní svorky vypínače. Trubkové přípojnice, měděné přípojnice, terminály rozvoden atd. |
| Pevné vysokonapěťové rozváděče: přípojnice, oddělovací spínače, kabelové spoje atd. |
| Nízkonapěťové rozvaděče: vstup, výstup, kabelový výstup atd. |
| Instalovatation steps |  Krok 1: Odhadněte délku místa instalace a vložte vhodnou délku skrz modul; vložte desku pro sběr energie a měkký silikon do snímače (vlnitou stranou měkkého silikonu směrem dolů, zarovnanou s polohou snímání teploty). |
| Krok 2: Omotejte modul kolem napájecího zdroje (hlavní proudová cesta) tak, aby se bod měření teploty dotýkal měřeného dílu, a utáhněte slitinové desky na obou stranách; pak překryjte oba konce pod sponami. Utáhněte šrouby imbusovým klíčem. |
