Vlastnosti
● Široký rozsah měření, -0,1MPa až 100MPa.
● Celá konstrukce z nerezové oceli, různé typy tlakových rozhraní.
● Spolehlivý výkon, bezpečný a snadno použitelný.
● Různé typy výstupních signálů.
● Ochrana proti přepólování a okamžitá nadproudová a přepěťová ochrana splňují požadavky na ochranu proti EMI.
● Jiskrově bezpečné produkty odolné proti výbuchu splňují konstrukční požadavky normy GB3836.4.
● Výrobky odolné proti výbuchu splňují konstrukční požadavky národní normy GB3836.2.
Přehled produktu

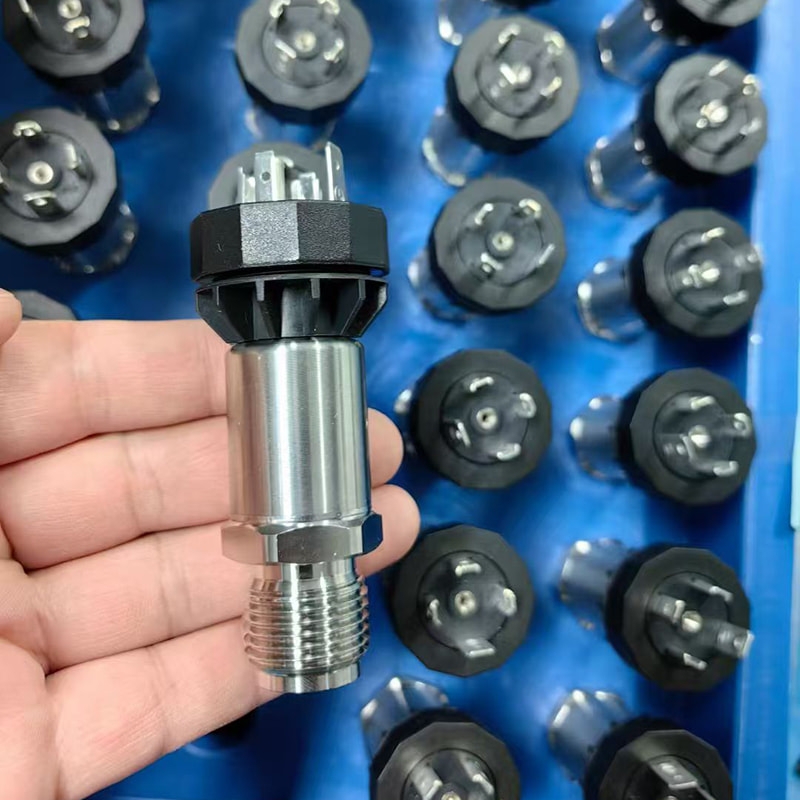

Snímač tlaku AI-TH Hirschmann používá jako prvek pro měření signálu piezorezistivní OEM snímač tlaku s membránou z nerezové oceli. Prochází automatizovaným počítačovým testováním a využívá technologii laserového ořezu pro kompenzaci výkonu nulového bodu a teploty v širokém teplotním rozsahu. Obvod zpracování signálu, umístěný v pouzdru z nerezové oceli, převádí signál snímače na standardní výstupní signál. Celý produkt prošel přísným testováním a prověřováním stárnutí součástí, polotovarů a hotových výrobků, což zajišťuje stabilní a spolehlivý výkon.
Díky své vynikající spolehlivosti, flexibilitě a všestrannosti je tento produkt široce používán pro měření a regulaci tlaku v průmyslových procesech, jako je ropa, chemikálie, metalurgie, energetika a hladina vody.

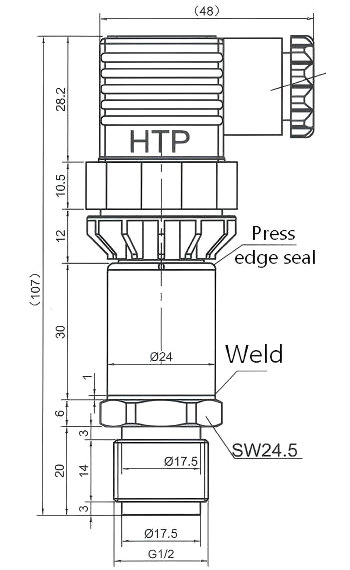

Vnější struktura: (jednotka: mm)
Tento obrázek je pouze orientační; má přednost skutečný produkt. Tlaková rozhraní lze přizpůsobit.
Technické parametry:
| Rozsah | -0,1 M p a ▪ ▪ ▪ 0 MPa～ 0,01 MPa ▪ ▪ ▪ 100 MPa |
| Přetížení | 2násobek plného tlaku nebo 110MPa (podle toho, co je nižší) |
| Druh stresu | Přetlak, absolutní tlak nebo utěsněný typ přetlaku |
| Přesnost | ±0,5 %FS |
| Dlouhodobá stabilita | Maximum ±0,3 %FS/rok |
| Teplotní koeficient nulového bodu | 0,03%FS/℃(≤100kPa); 0,02%FS/℃(＞100kPa) |
| Teplotní koeficient v plném rozsahu | 0,03%FS/℃(≤100kPa); 0,02%FS/℃(＞100kPa) |
| Kompenzační teplota | -10℃~80℃ |
| Provozní teplota | -30℃～80℃, jiskrově bezpečný typ -10℃~60℃ |
| Skladovací teplota | -40℃-125℃ |
| Typ výstupu | Proudový typ (dvouvodičový systém) | Typ napětí (třívodičový systém) |
| Napájení | 10~30VDC | 10~30VDC |
| Výstupní signál | 4mA~20mADC | 0/1~5/10V DC |
| Izolační odpor | 100MΩ, 100VDC |
| Ochrana krytu | IP65 (typ zásuvného modulu) |
| Elektrické připojení | Hessmann |
| Tlakové připojení | Vnější závit G1/2 (na požádání přizpůsobitelný) |
