Vlastnosti
● Spolehlivý výkon, bezpečný a snadno použitelný
● Má ochranu proti zkratu a ochranu proti přepólování.
● Může měřit přetlak, absolutní tlak a referenční tlak těsnění.
● Designové požadavky ExiaⅡCT6 v souladu s národní normou GB3836.4
Oblasti použití
● Ropný, chemický a energetický průmysl
● Zásobování měst vodou a hydrologický průzkum
● Příslušenství zařízení, hydraulika a další průmyslová odvětví

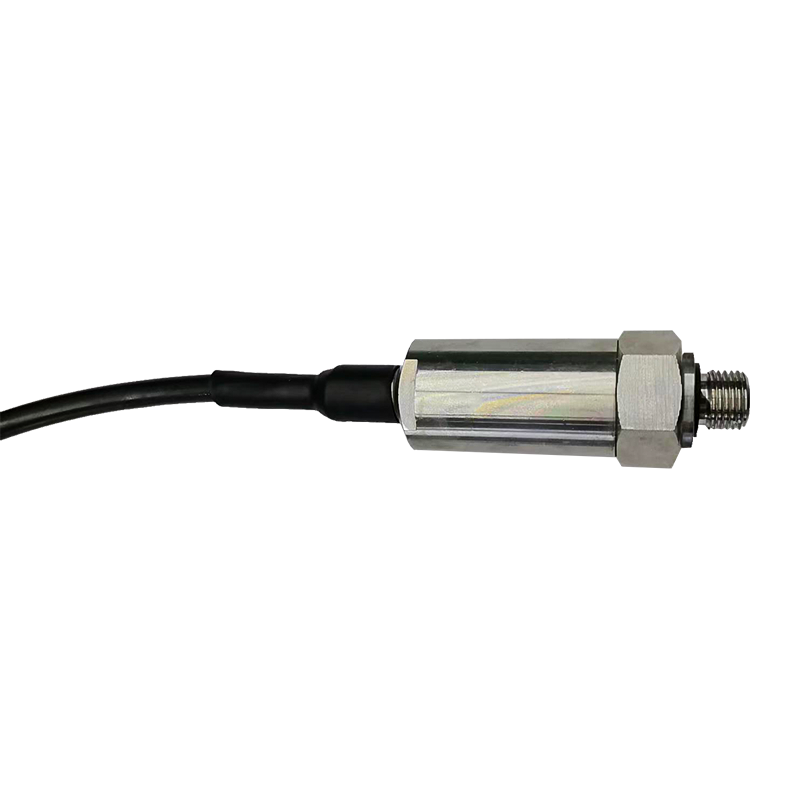

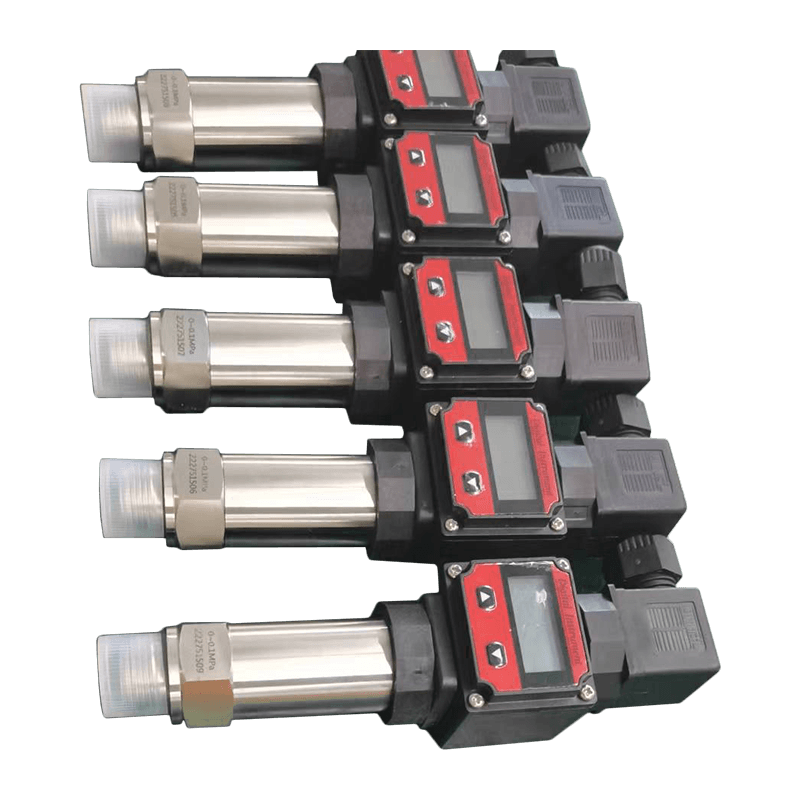

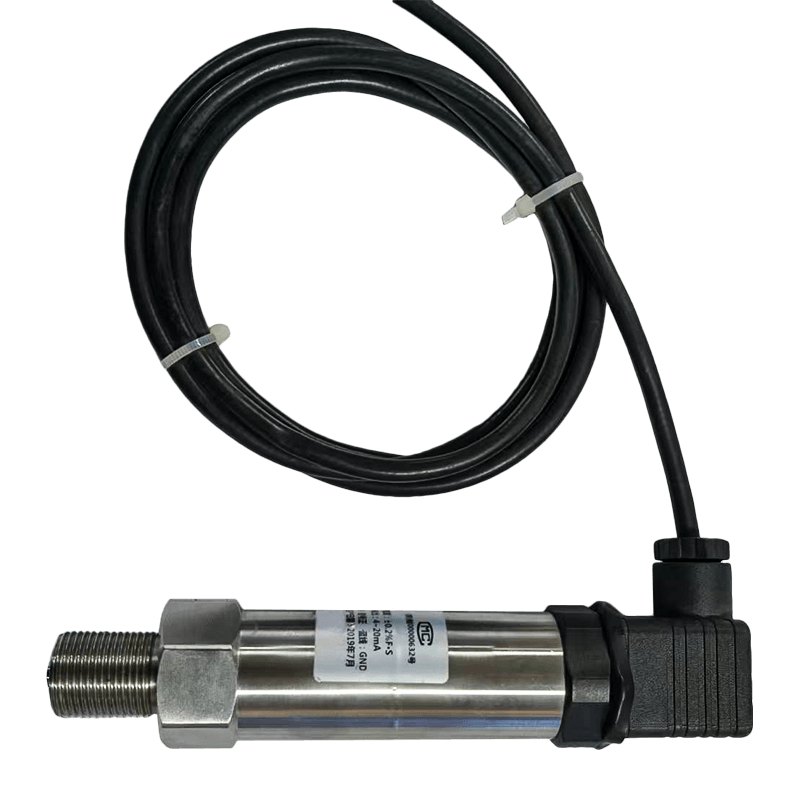

Univerzální piezorezistivní snímač tlaku AI-TE je piezorezistivní snímač tlaku vyvinutý a vyrobený naší společností. Může nastavit výstup nulového bodu a plného rozsahu. Využívá piezorezistivní tlakový senzor s vysokou stabilitou a spolehlivostí a také vysoce výkonný obvod specifický pro vysílač, jehož výsledkem je stabilní a spolehlivý celkový výkon.
Produkty byly široce používány při detekci a kontrole tlaku kapalin v průmyslových odvětvích, jako je ropa, chemie, energetika, hydrologie a geologie.

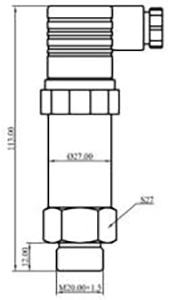

Vnější struktura: (jednotka: mm)
 |  |
| typ Hirschmann | Typ kabelu |
Technické parametry:
| Parametry tlaku |
| Rozsah | -0,1 MPa⋯0MPa~0,01 MPa⋯100MPa |
| Přetížení | 2násobek plného tlaku nebo 110 MPa (podle toho, co je nižší) |
| Druh stresu | Přetlak, absolutní tlak, utěsněný přetlak |
| Elektrické parametry |
| Typ výstupu | Aktuální typ | Typ napětí |
| Napájení | 9~30V DC | 12~30V DC |
| Výstupní signál | 4mA～20mA DC (dvouvodičový systém) | 0/1V~5/10V DC (třívodičový systém) |
| Zatěžovací odpor | ≤（U-9）/0,02 | ≥10 tis |
| Izolační odpor | 100MΩ, 100V DC |
| Konstrukční parametry |
| Kryt | Nerezová ocel |
| Snímač | Nerezová ocel 316L |
| Těsnicí kroužek | Fluorkaučuk |
| Kabel | ∅7,5mm polyetylenový speciální kabel |
| Úroveň ochrany | IP65 (typ zásuvného modulu) | IP68 (typ kabelu) |
| Podmínky prostředí |
| Vhodnost médií | Různé kapaliny, které nekorodují nerezovou ocel 316L a fluorokaučuk |
| Kompenzační teplota | -10 ℃ až 80 ℃ |
| Provozní teplota | -30 ℃ ~ 80 ℃ |
| Skladovací teplota | -40℃~125℃ |
| Výkonnostní ukazatele |
| Přesnost | ±0,25 % FS (typické) | ±0,5%FS (maximum) |
| Teplotní koeficient nulového bodu | 0,03 %FS/℃ (≤100 kPa); 0,02 % FS/℃ (>100 kPa) |
| Teplotní koeficient v plném rozsahu | 0,03 %FS/℃ (≤100 kPa); 0,02 % FS/℃ (>100 kPa) |
| Dlouhodobá stabilita | ±0,3 % FS/rok (maximum) |
