Vlastnosti
● Použití čipu snímače průtoku mikroelektromechanického systému (MEMS), obtokového bočníku a elektromagnetického proporcionálního ventilu.
● Elektromagnetické proporcionální ventily se vyznačují dlouhou životností a vysokou citlivostí.
● Stabilita nulového bodu snímače.
● Má vysokou přesnost a dobrou opakovatelnost v rámci svého měřicího rozsahu.
● Fast response time.
● Standardní mechanické rozhraní, snadná instalace.
● Komunikační výstup RS485, standardní protokol MODBUS RTU.
● LCD zobrazuje okamžité a kumulativní průtoky a poskytuje jasné a intuitivní čtení. Průtok lze ovládat pomocí tlačítka a řízené průtoky a průtoky v reálném čase se přímo zobrazují na LCD obrazovce.
● Standardní konfigurace zahrnuje ovládání vstupu/výstupu 4-20 mA.
● Přizpůsobitelné ovládání vstupu/výstupu 0-5V nebo 0-10V
Představení produktu

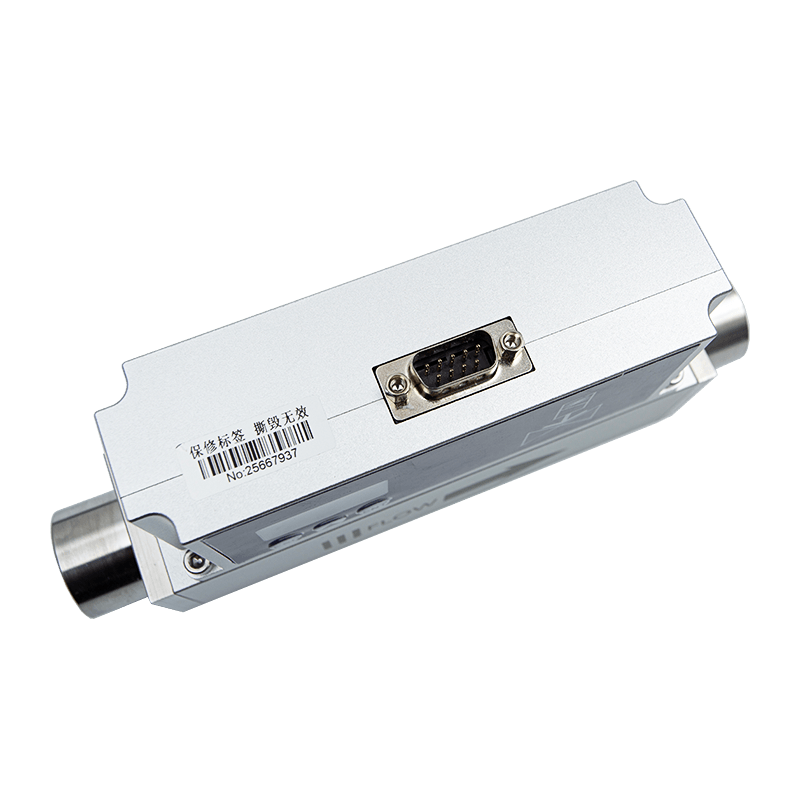

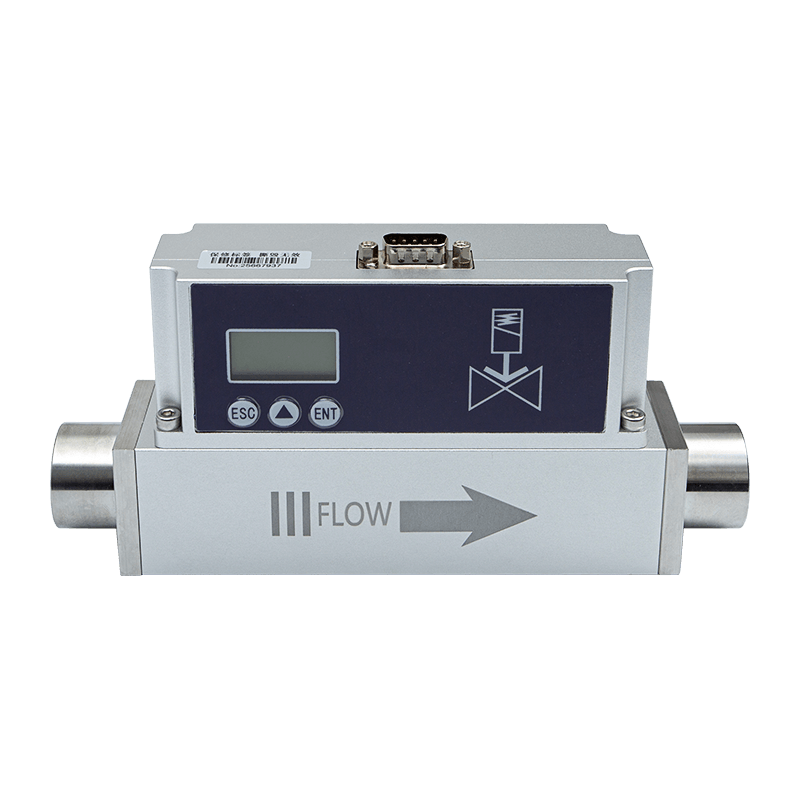

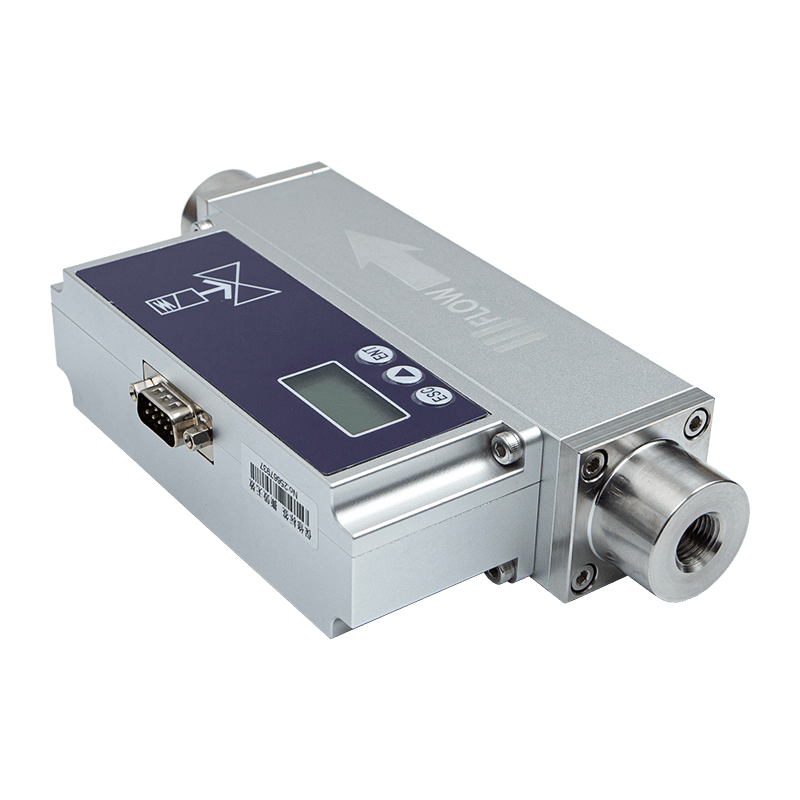

Tepelný hmotnostní průtokoměr plynu řízený proporcionálním ventilem AI-FC je tepelný snímač průtoku plynu s proporcionálním řízením průtoku ventilem navržený a vyvinutý pomocí čipu pro snímání průtoku pokročilého mikroelektromechanického systému (MEMS). Kombinuje technologii digitálního zpracování signálu a algoritmy řízení průtoku k dosažení přesného řízení a inteligentního zpracování průtoku různých plynů.
Proporcionální ventilem řízené průtokoměry se vyznačují vysokou přesností a silnými schopnostmi proti rušení. Obtoková kapalina v rozdělovači je ve stavu laminárního proudění, díky čemuž je měření a regulace stabilnější a přesnější, takže je vhodná pro měření a řízení procesu různých čistých plynů s malým průtokem.
Technické parametry
| funkční napájecí zdroj | DC 24V/12W |
| Přesnost (%) | Přesnost řízení: ±1,0 % SP, Přesnost měření: 1 % fs |
| Poměr regulačního a měřicího rozsahu | 1:100 |
| Typ ventilu | Normálně uzavřený typ |
| Provozní teplota | -10~55℃ |
| vlhkost | <95% RH (žádný mráz, žádný led, žádná kondenzace) |
| Specifikace průtoku | (0~10, 20, 30, 50, 100, 200, 300, 500) SCCM (0~1, 2, 3, 5, 10, 20, 30)SLM (0~50, 100) SLM (0-200, 300) SLM |
| Rozsah pracovního tlaku | Měření: 0-1,5MPa Ovládání: 10SCCM-30SPLM Tlak: 0,1-1,0 MPa 100 SPLM tlak: 0,1-0,65 MPa 300SPLM Tlak: 0,1-0,5MPa |
| Typická doba odezvy ovládání | Méně než 1,5 sekundy (T90) |
| Změřte dobu odezvy | <50 ms |
| Výstupní metoda | 4-20mA (1-5V), 0-5V a 0-10V lze přizpůsobit. |
| Komunikační metody | RS485 (protokol Modbus RS485) |
| Způsob ovládání | Ovládání pomocí tlačítek, Modbus, 4-20mA (1-5V), 0-5V a 0-10V lze přizpůsobit. |
| Mechanické připojení | vnitřní závity G1/4, PT1/2; ostatní vlákna lze přizpůsobit. |
| Úroveň ochrany | IP40 |
byly měřeny při 25 ℃, 101,32 kPa a v suchém vzduchu.
Další vlastnosti
| Volitelné standardní teplotní podmínky | 0°, 20°, 25°, nastavitelné uživatelem, výchozí je 25° |
| Volitelný druh plynu | Vzduch, N2, O2, CH4, Ar, CO2, He, H2, C3H8 |
| Normální rozdíl provozních tlaků | 0,1-0,8 MPa, průtok <= 30 SLM 0,1MPA-0,6MPA 30SLM < Specifikace průtoku <= 100SLM 0,1MPa -0,4MPa 100SLM < Specifikace průtoku < 300SLM |
| Netradiční rozdíl pracovních tlaků | Individuální konzultace k dispozici $ $ |
