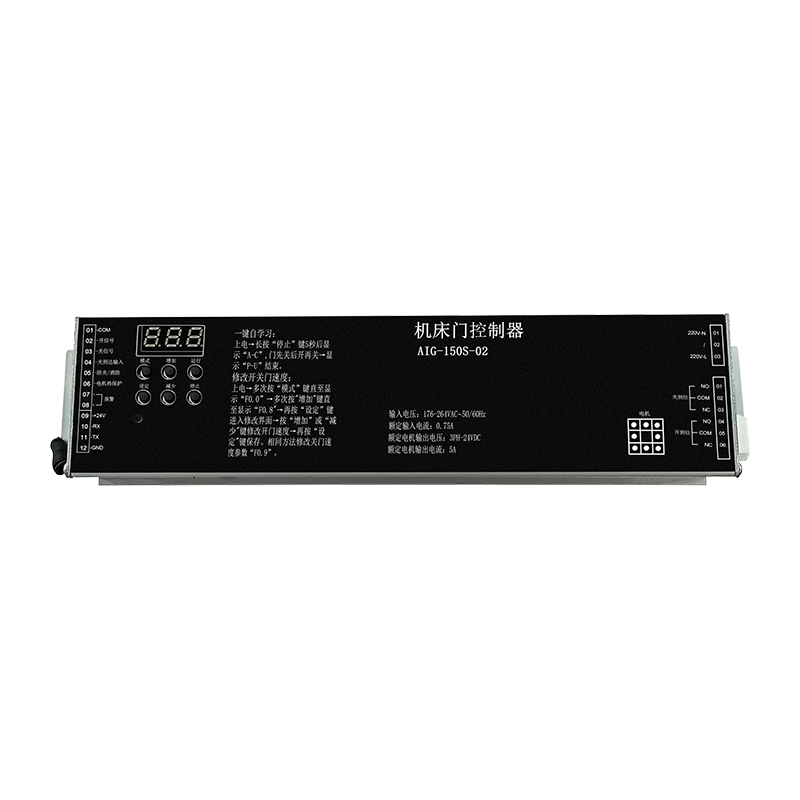

Popis produktu a aplikace
Cílová aplikace: Tento ovladač je speciálně navržen pro automatizovaný provoz dveří obráběcích strojů.
Typ systému: Jedná se o DC bezkomutátorový regulátor, který využívá plně uzavřené prostorové vektorové řízení PWM pro řízení pohybu motoru.
Fyzický profil: Jednotka je kompaktní, s rozměry 261 x 64 x 41 mm (DxŠxV).
Klíčové vlastnosti
Ladění jedním tlačítkem: Systém obsahuje zjednodušenou samoučící funkci „A-c“, která automaticky měří pohyb dveří a identifikuje počáteční úhel motoru.
Komplexní ovládací rozhraní: Digitální klávesnice umožňuje uživatelům přepínat mezi režimy, sledovat data v reálném čase (rychlost a proud) a upravovat parametry funkcí.
Víceúrovňové operační křivky:
Otevírání (O) a zavírání © Groups: Podporuje čtyři různé úrovně rychlosti (Lv1–Lv4) s přizpůsobitelným nastavením pro zrychlení, zpomalení, „trhání“ (hladkost) a vzdálenosti tlumení.
Konfigurovatelné I/O:
Vstupy: Podporuje externí signály pro povely otevření/zavření, koncové spínače a bezpečnostní/požární vstupy.
Reléové výstupy: Obsahuje tři relé, která lze naprogramovat pro 15 různých funkcí, jako je signalizace úplného otevření/zavření dveří nebo signalizace poruchy ovladače.
Monitorování v reálném čase (N parametrů): Sleduje technická data včetně napětí DC sběrnice, aktuální polohy kodéru, celkové doby chodu a počtu cyklů dveří (až miliony cyklů).
Výhody a bezpečnostní funkce
Přesnost a spolehlivost: Použití stíněných kabelů kodéru a řízení s uzavřenou smyčkou zajišťuje přesné polohování dveří a zabraňuje „rozběhnutí“ motorů během provozu.
Bezpečnostní ochrany:
Anti-Pinch Logic: Obsahuje programovatelné „mrtvé zóny“ a časy detekce zablokování, aby se zabránilo zranění nebo poškození zařízení.
Environmentální a elektrická ochrana: Obsahuje přepěťovou ochranu indukovanou bleskem a tepelnou ochranu motoru (přes DI6 nebo DI5).
Pokročilá diagnostika: Řídicí jednotka ukládá poslední čtyři chyby (např. E-01 pro nadproud, E-02 pro poruchu kodéru) pro usnadnění rychlého řešení problémů.
Stabilita: Obsahuje vestavěnou ochranu proti přepětí, podpětí, zastavení motoru a zpětné rotaci.
Specifikace výkonu produktu
| Vstupní napětí | 176–264 VAC, 50/60 Hz |
| Ovladatelný 24V DC střídavý motor nebo servomotor, maximální výstupní proud 7,5 A, maximální výstupní výkon 150 W vypínač 24V |
| Vybaveno komunikační sítí RS-485 |
| Vstupní signály | otevřít, zavřít, proti sevření/požáru, příjezd, ochrana proti přehřátí motoru |
| Reléové výstupní signály | otevřená poloha, uzavřená poloha, chyba |
| Použitelný rozsah | dveře obráběcích strojů, speciálně upravené funkční dveře atd. $ $ |
