Představte si typickou tankovnu během nočního plnění. Operátor se řídí stejnou rutinou, jakou používají roky: spusťte čerpadlo, sledujte hladinoměr a počkejte na automatický alarm. Dnes v noci se snímač hladiny vychýlí z kalibrace, alarm vysoké hladiny se nikdy neaktivuje a nádrž se přeplní. V minulosti by to bylo zaznamenáno jako porucha zařízení. Podle API 2350 5. vydání je to považováno za selhání mnohem širšího systému nazývaného proces prevence přeplnění (OPP).
Klíčovým bodem je, že API 2350 5. vydání ne pouze požadovat lepší nástroje. Vyžaduje kompletní systém řízení, který zahrnuje hodnocení rizik, písemné postupy, vyškolený personál a spolehlivá měřicí zařízení spolupracující společně. Pro vlastníky a provozovatele nádrží to znamená myslet nad rámec poplachu a vytvořit komplexní OPP, který dokáže zajistit shodu, a co je důležitější, zabránit katastrofickému přeplnění.
Co je proces prevence přeplnění (OPP) v API 2350?
API 2350 5. vydání definuje proces prevence přeplnění jako dokumentovaný systém řízení, který se používá při operacích plnění nádrží. Není to jediné zařízení nebo jednoduchý alarm. Jedná se o strukturovaný rámec, který zahrnuje:
- Hodnocení rizik každého systému nádrže a operace plnění;
- Písemné postupy pro normální plnění, abnormální podmínky a nouzové reakce;
- Definované role a odpovědnosti pro operátory, dozorce a personál údržby;
- Spolehlivé měřicí a poplachové přístroje která poskytuje nezávislou ochranu proti přeplnění;
- Školení a řízení kompetencí zajistit, aby personál mohl správně provádět postupy.
Norma platí pro velkoobjemové skladovací nádrže obsahující ropu, petrochemické produkty a jiné nebezpečné kapaliny. Páté vydání tento OPP formalizuje, protože dřívější vydání považovala ochranu proti přeplnění spíše za soubor doporučení než jako požadavek na soudržný management.
Klíčové změny zavedené v API 2350 5. vydání
Páté vydání API 2350 bylo zveřejněno za účelem posílení vazby mezi systémy řízení a terénními přístroji. Nejvýznamnější změnou je výslovný požadavek vyvinout a implementovat OPP pro každou operaci plnění nádrže. Tím se staard posouvá z technické směrnice k požadavku na bezpečnost procesu.
Kategorizace tankového systému
Jednou z praktických změn je kategorizace tankových systémů do tří tříd založených na riziku. Norma seskupuje nádrže podle faktorů, jako je úroveň zásob, nebezpečí produktu a potenciální dopad přeplnění. Kategorie určuje požadovanou úroveň inženýrství a řízení, což přímo ovlivňuje typ instrumentace a hloubku procedury, kterou potřebujete implementovat.
Integrace se stávajícími systémy řízení bezpečnosti
API 2350 5. vydání vybízí vlastníky, aby integrovali OPP se svými stávajícími systémy bezpečnosti procesů nebo řízení bezpečnosti, než aby budovali izolovaný program. To je důležité, protože to zabraňuje duplicitě, vyjasňuje odpovědnosti a zajišťuje, že ochrana proti přeplnění zůstane součástí každodenního provozu.
V praxi páté vydání vyžaduje posun od reaktivní údržby k proaktivnímu procesu, ve kterém lidé, postupy a nástroje fungují jako jeden systém.
Budování vašeho OPP: Praktický přístup k dodržování předpisů
Zaměření na implementaciZačít s API 2350 5. vydání se může zdát složité. Nejúčinnějším přístupem je považovat OPP za projekt životního cyklu spíše než za jednorázový audit. Zde je strukturovaná cesta, kterou používá mnoho zařízení.
- Zaměřte se na systémy nádrží. Identifikujte všechny operace plnění a přiřaďte kategorii rizika na základě pokynů API 2350.
- Proveďte posouzení rizik. Zdokumentujte režimy selhání, jako je vstup vysoké hladiny do nádrže, posun hladiny přístroje a vadná relé alarmu.
- Definujte role a odpovědnosti. Ujasněte si, kdo povoluje plnění, kdo reaguje na alarmy vysoké úrovně a kdo vlastní údržbu.
- Napište postupy. Vytvořte postupné postupy pro normální plnění, abnormální podmínky a nouzové vypnutí.
- Trénujte a ověřujte způsobilost. Zajistěte, aby každý operátor mohl prokázat, že rozumí postupům a přístrojovému vybavení.
- Vyberte a udržujte přístrojové vybavení. Vyberte spolehlivé hladinové, tlakové nebo teplotní přístroje a stanovte si plán ověřování.
Níže uvedená tabulka shrnuje hlavní součásti OPP a praktická opatření požadovaná pro každou z nich.
| Komponenta | Základní požadavek | Doporučená akce |
|---|---|---|
| Hodnocení rizik | Pochopte každý systém nádrží | Zdokumentujte nebezpečí a potenciální důsledky přeplnění |
| Postupy | Definujte kroky plnění a odezvy | Pište a pravidelně kontrolujte provozní postupy |
| Personál | Zajistit způsobilost personálu | Vyškolte operátory a ověřte dovednosti |
| Přístrojové vybavení | Zajistěte spolehlivou detekci | Často kalibrujte a testujte přístroje úrovně |
Jednou z nejvíce přehlížených částí OPP je harmonogram ověřování přístrojového vybavení. Jakmile jsou postupy zavedeny, potřebujete jasný plán kalibrace a ověřování, abyste zajistili, že každý přístroj v bezpečnostním řetězci zůstane vhodný pro daný účel.
Výběr přístrojového vybavení pro prevenci přeplnění
Přístrojové vybavení je jedním z nejviditelnějších prvků OPP. Ani ten nejpečlivěji napsaný postup nemůže zabránit přeplnění, pokud je měření hladiny nespolehlivé, alarm vysoké hladiny není nezávisle ověřen nebo přístroje nemohou přežít procesní prostředí.
Při výběru nástrojů pro shodu s API 2350 jsou nejdůležitější:
- Nezávislá ochrana proti přeplnění : detekce vysoké hladiny by měla fungovat nezávisle na normálním systému měření hladiny.
- Spolehlivost v prostředí nádrže : Ropné produkty mohou být viskózní, pěnivé nebo korozivní, což ovlivňuje přesnost měření.
- Diagnostika a ověřování : přístroje s autodiagnostikou pomáhají týmům údržby detekovat závady dříve, než se z nich stanou alarmy, které se nikdy nespustí.
- Integrace s řídicími systémy : přístroj musí bezpečně komunikovat se stávajícími I/O sítěmi, bezpečnostními PLC nebo distribuovanými řídicími systémy.
Měření hladiny
Kontinuální snímače hladiny poskytují primární detekci vysoké hladiny a nepřetržité monitorování zásob pro většinu ropných nádrží.
Měření tlaku
Snímače tlaku podporují hydrostatické snímání hladiny a lze je použít jako nezávislou metodu ověřování hladinových přístrojů.
Monitorování teploty

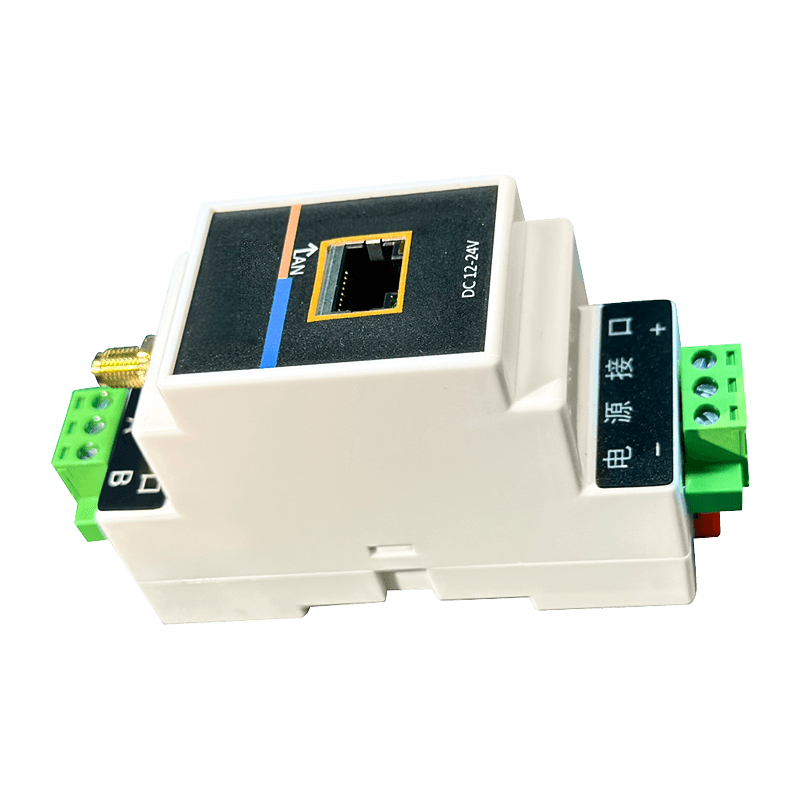

Bezdrátové teplotní senzory detekují tepelné anomálie, které mohou předcházet přeplnění nebo rozlití, zejména ve vyhřívaných nebo smíšených nádržích.
Při měření hladiny kapalin v nádržích na uhlovodíky spoléhá mnoho operátorů na Hladinové vysílače AI-LE and AI-LF hladinové vysílače jako nákladově efektivní způsob sledování úrovně. Tyto vysílače podporují nepřetržité monitorování a funkce alarmu vysoké úrovně, které lze integrovat do OPP. Kromě toho se měření na základě tlaku často používá k odvození hladiny nebo ověření stavu procesu. The AI-TD snímač tlaku může sloužit jako sekundární vstup pro bezpečnostní kontroly a řídicí aplikace.
Nevýbušný tlakový převodník pro ověření procesu Se širokým rozsahem měření a zobrazením v reálném čase tento převodník podporuje ověření úrovně na základě tlaku a bezpečnostní kontroly a nabízí robustní ochranu pro průmyslová prostředí. Zobrazit produkt →
Inteligentní ponorný hladinový vysílač s digitálním výstupem Tento vysílač s výstupem RS485 a přesností 0,1 % FS poskytuje přesné údaje o hladině pro monitorování moře a vody, čímž zvyšuje bezpečnost a kontrolu v nádržích. Zobrazit produkt →
Univerzální ponorný snímač hladiny pro nádrže na uhlovodíky Tento převodník z nerezové oceli 316L nabízí spolehlivé hydrostatické měření hladiny s krytím IP68, vhodné pro nepřetržité monitorování a integraci alarmu vysoké hladiny v nádržích. Zobrazit produkt → Kromě měření hladiny podporuje monitorování teploty v některých aplikacích také prevenci přeplnění. Mnoho zařízení používá bezdrátové senzory ke sběru dat napříč tankovnou a poskytuje včasné varování před abnormálními podmínkami. Příklad toho, jak to funguje v reálném světě, najdete v našem článku o průmyslové systémy IoT pro monitorování prostředí .
Často kladené otázky
Q1: Jaký je rozdíl mezi API 2350 4. a 5. vydáním?
5. vydání formalizuje proces prevence přeplnění (OPP) jako systém řízení, zatímco 4. vydání poskytlo návod, který byl více zaměřen na inženýrství. 5. vydání také zavádí formální kategorizaci tanků na základě rizika a přísnější požadavky na postupy a výcvik.
Otázka 2: Vyžaduje API 2350 specifické vybavení pro prevenci přeplnění?
Norma nenařizuje konkrétní model přístroje. Vyžaduje, aby ochrana proti přeplnění byla zajištěna spolehlivým přístrojovým vybavením, které je nezávislé na normální kontrole hladiny, a aby přístroje byly správně nainstalovány, kalibrovány a ověřeny.
Q3: Jaká je role hladinového vysílače v OPP?
Snímač hladiny poskytuje nepřetržité údaje o hladině a lze jej nakonfigurovat tak, aby spouštěl alarmy vysoké hladiny a vysoké hladiny. Pokud je vybrána pro prevenci přeplnění, měla by být integrována do OPP s definovaným postupem odezvy na poplach.
Q4: Jak často by měly být testovány nástroje prevence přeplnění?
Interval by měl vycházet z posouzení rizik a regulačních požadavků. Mnoho zařízení testuje alarmy vysoké hladiny týdně nebo měsíčně a ověřuje kalibraci vysílače hladiny alespoň každých 6 až 12 měsíců.
Silný OPP je víc než kontrolní seznam
API 2350 5. vydání zvyšuje laťku bezpečnosti nádrží, protože zachází s prevencí přeplnění jako se systémem, nikoli se souborem jednotlivých komponent. Dodržování předpisů začíná pochopením rizika, pak vytvořením postupů, školením a přístrojovým vybavením, které společně snižují možnost přeplnění na přijatelnou úroveň.
Majitelům a provozovatelům nádrží norma nabízí jasnou cestu: posuzovat, dokumentovat, školit, ověřovat a zlepšovat. Se spolehlivým měřením hladiny a aktivním OPP se prevence přeplnění stává rutinní součástí provozu nádrže. Ať už aktualizujete stávající systém nebo navrhujete nové zařízení, klíčem je začít od požadavků OPP a poté zvolit nástroje, které podporují váš proces, spíše než naopak.
