Aplikace varovného systému bezdrátového měření teploty v podzemních rozvodnách uhelných dolů

Jako energetické jádro těžby podzemního uhelného dolu nese rozvodna kritický úkol přenosu elektrické energie do různých podzemních systémů. Tradičně se systémy napájení rozvoden při zjišťování závad spoléhaly především na manuální kontroly teploty nebo infračervené termovizní kontroly. V uzavřených úzkých skříních vysokonapěťových rozváděčů a v drsných podmínkách okolního prostředí a složitých provozních prostředích však ruční kontroly často zanechávají slepá místa a neposkytují nepřetržité monitorování teploty v reálném čase. S neustálým nárůstem podzemních elektrických zátěží se zajištění bezpečného a spolehlivého provozu napájecích systémů stalo nejvyšší prioritou pro bezpečnost uhelných dolů.

1. Analýza rizik systému napájecího zdroje a body bolesti

Prostřednictvím statistické analýzy provozních havárií elektrizační soustavy jsou přímé příčiny poruch vysokonapěťových a nízkonapěťových rozvodů často soustředěny do několika klíčových komponent:

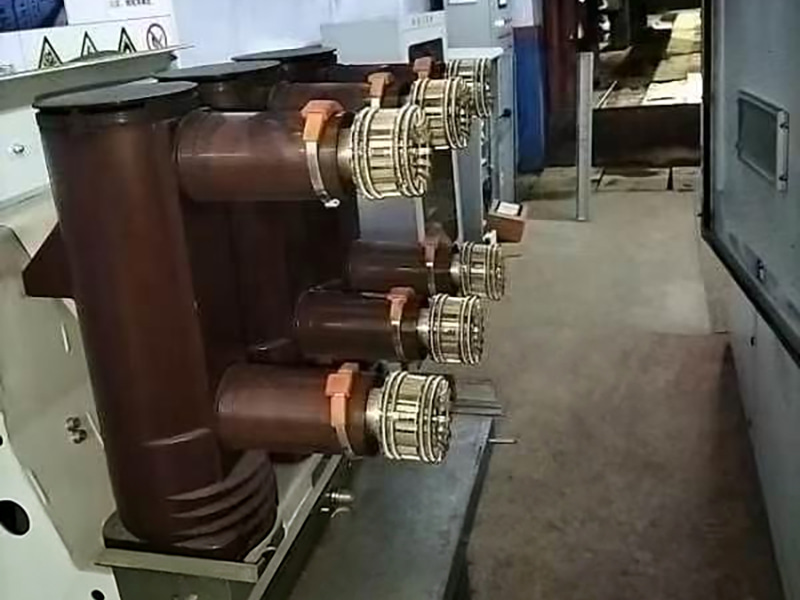

● Kritické body ohřevu: Vnitřní stacionární kontakty, pohyblivé kontakty, transformátorové přívody, přípojnice a kabelové spoje v rozváděčích vysokého a nízkého napětí.

● Spouštěče chyb: Během dlouhodobého provozu zařízení se přechodový odpor postupně zvyšuje v důsledku špatné výchozí kvality výroby, uvolněného zalisování, stárnutí provozních materiálů nebo dlouhodobé tepelné únavy a koroze pružin.

● Začarovaný kruh: Když se zátěžový proud zvýší, nadměrný přechodový odpor generuje velké množství tepla, což způsobí prudké zvýšení teploty. Bez včasného včasného varování to snadno vede k propálení kloubu, zničení zařízení a dokonce k rozsáhlým výpadkům proudu.

Taková nebezpečí přehřátí mají skryté a náhlé vlastnosti, takže je obtížné je odhalit předem prostřednictvím rutinních odstávek údržby nebo každodenních kontrol.

2. Řešení bezdrátového systému měření teploty

Aby bylo možné v reálném čase sledovat a monitorovat vysoce rizikové topné kontakty, spoje a kritická elektrická zařízení, musí rozvodny nasadit vysoce spolehlivé bezdrátové varovné systémy měření teploty. Celková architektura systému a princip fungování jsou následující:

● Přesná akvizice front-end: Vyhrazená bezdrátová teplotní čidla jsou instalována v každém monitorovacím bodě vyžadujícím klíčovou pozornost, jako jsou kontakty rozváděče a kabelové spoje. Senzory shromažďují provozní teploty na površích zařízení v reálném čase a přenášejí data bezdrátově.

● Back-end Centralizované zpracování: Bezdrátové přijímací terminály jsou zodpovědné za příjem bezdrátových signálů odesílaných každým senzorem, dokončení demodulace a konverze dat; následně jsou data přenášena na pracovní stanici měření teploty nebo zobrazována v reálném čase prostřednictvím panelu.

● Inteligentní ochrana varování: Systémový software provádí ukládání za každého počasí, analýzu trendů a alarmy přehřátí pro všechny monitorovací body. Jakmile se abnormální nárůst teploty přiblíží prahové hodnotě, systém okamžitě vydá varování a upozorní personál údržby, aby předem zasáhl a odstranil nehody v zárodku.

Nasazení tohoto bezdrátového systému měření teploty účinně řeší problematické body obtížného měření teploty a opožděných kontrol v uzavřených prostorech s vysokým napětím a komplexně zvyšuje úroveň inteligentního provozu a údržby a schopnosti zajišťování bezpečnosti uhelných důlních rozvoden.
